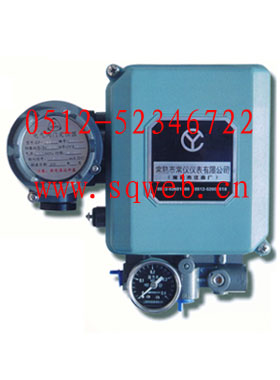

| 電氣閥門定位器
|
| |
 |
|
| |
| EP6000系列電氣閥門定位器(以下簡稱定位器)是引進國外最新技術，由我廠研制成功的新產品。其技術性能均達到同外同類產品水平。經國家級儀器儀表防爆安全監督檢驗站檢驗合格，獲國家級防爆合格證書。它與氣動調節閥、氣動球閥、氣動蝶閥等配套使用，把電動調節器的直流電流信號轉換成氣壓力，控制閥門動作，同時根據閥門的位移或轉進行反饋，從而構成閉環控制回路。用以提高閥門的控制精度�？朔盍虾c閥桿的摩擦力�？朔橘|壓差對閥門不平衡力。提高閥門動作速度，可實現分程控制(段幅信號)，可改變閥的作用方式，可控制非標準操作壓力的各類型氣動執行機構。它被廣泛應用于石油、化工、電站、冶金、輕工等工業部門。 |
|
|
|
|
1、基本誤差：≤±1%（單作用）；≤±1.5%（雙作用）
2、回 差：≤1% (單作用）；≤1.5% (雙作用）
3、死 區：≤0.2%（單作用）；≤0.4%（雙作用）
4、額定行程：0-（10-100）mm。[角行程（轉角行程）0-（50°-90°）
5、氣源壓力：0.14-0.7Mpa
6、輸入信號：4-20MA.DC（標準型、常規產品）（4-12MA.DC、12-20MA.DC）0-10MA.DC[變形產品]（0-5MA.DC、5-10MA.DC）
7、輸出壓力：0.02-0.7Mpa
8、耗 氣 量：單作用執行器：5L/min（供氣0.14Mpa）；
雙作用執行器：15L/min（供氣0.4Mpa）
9、輸出特性：線性常規型；（等百分比、非線性特殊型）
10、環境溫度：-35-+60°C（本質安全型為-20- +60°C）
11、相對濕度：5%-100%
12）防爆（防護）型式（等級）：隔爆型d（Diibt6），增安型e（Eiit6），本質安全型 i（iaIICT6）
13、輸入阻抗：4-20.MA.DC/250Ω±5%（20°C時）
14、外殼材料：鋁合金噴朔工藝處理
15、外形尺寸：210*225*75（mm）（長*寬*高）
18、重 量： 2.5kg |
|
|
|
1、兼容互換性好，適用范圍廣：本定位器的放大器即適用于單作用型執行器，又適用于雙作用型執行器。。可以選擇標準特性以外的輸出特性。
2、氣動功率大，動作速度快，力平衡采用多回路，不易振蕩，動作性能相當穩定。
3、本定位器正反作用的作用方式，可很簡單方便地調換校正，僅需調整可插接固定的凸輪機構便可方便的調換調整定位器的作用方式。
4、一般定位器的恒節流孔經常會阻塞不通，導致定位器不正常工作的現象很多，而本定位器設計制造的恒節流孔機構，通針可以動作，方便疏解通孔，保持工作氣路路暢通無阻。
5、具有良好的復臺防爆功能：由于線圈部件與接線盒采用可靠的防爆結構，各機構設計成組件化，所以該產品具有良好的復合防爆功能，它可同時具備本質安全型i、(iaⅡCT6)．隔爆型d、(dIIBT6)，附：本定位器是具備內部件內防爆結構功能．不是傳統的表殼防爆結構。
6、結構緊湊，精密可靠：本產品零部件精密壓鑄．外形及內部結構制作工藝精致，各機構經優化組合設計，整機結構緊湊，采用不銹鋼緊固件和先進的噴涂工藝處理、生產制造標志永久性等．具備了良好的防腐性能。
7、調校簡單，安裝方便：本定位器不需打開外殼亦可實現調整零點，行程范圍調節方便，范圍寬度大。定位器表殼(罩蓋)用兩只不銹鋼螺釘緊固，安裝打開可靠方便，表殼(罩蓋)螺釘無散亂脫落和咬死現象。在定位器底(面)部設有安裝用的螺孔和根據要求附配過渡聯接安裝板，從而可以適用于各種氣動執行機構的方使地安裝。 |
|
|

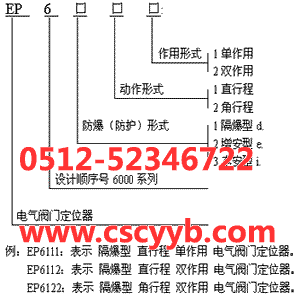

訂貨時請注明產品名稱、型號。本公司產品出廠均按正作用定位器裝配，因此，如在下列情況中使用，訂貨時必須說明，以便按用戶需要裝配出廠。
●需配角行程閥
●需反作用定位器
●需配反作用執行機構的定位器
●需配100mm行程執行機構
●需分程控制
●其他特殊要求 |
|
