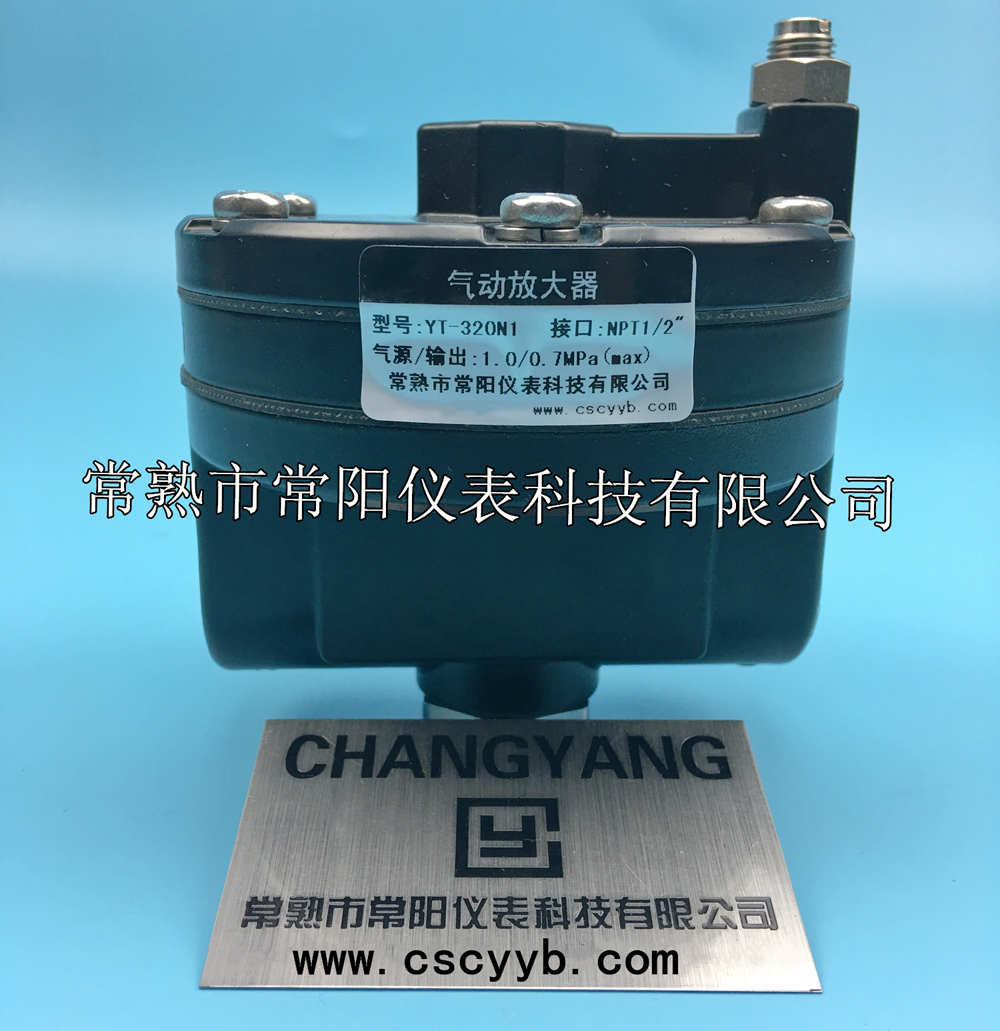

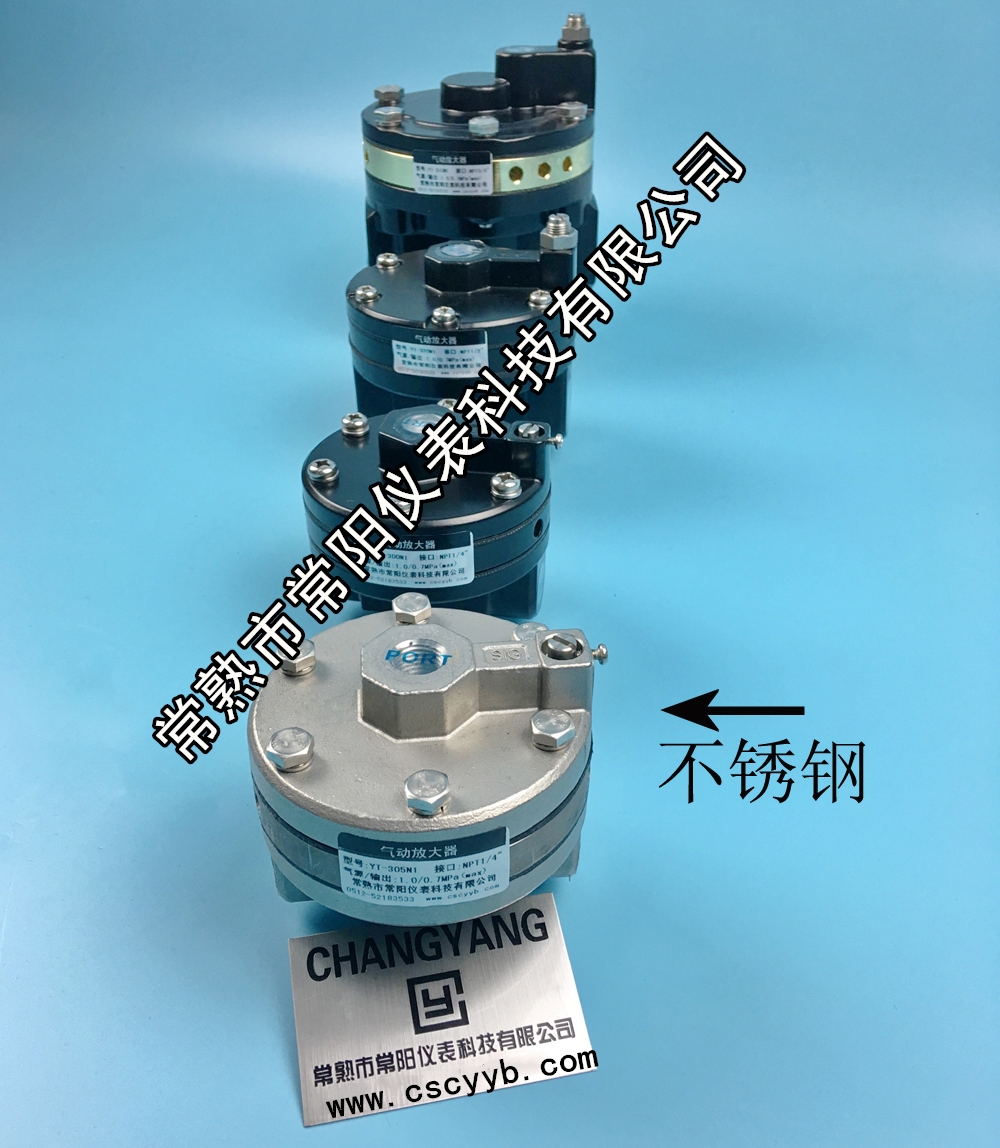

YT-320氣動放大器 常陽儀表生產的YT-320氣動放大器在現場又叫:放大器,氣動繼動器,氣動增速器,增速繼動器,氣動加速器,國產氣動放大器,氣動功率放大器,放大器,流量放大器,它是一種輔助的裝置,它實際上是氣動功率放大器安裝在通往執行機構的氣路中接收定位器出口的壓力信號,提供很大的流量給執行機構,用于提高閥門的動作速度。按1:1(信號和輸出的比例),增速繼動器是用來傳輸氣動信號到遠距離(0-300米),以便減少傳輸滯后的影響。

| YT-320放大器主要技術參數 | 1、工作環境溫度:-25~ 55℃ 2、相對濕度:5~95% 3、氣源壓力:0.14MPa(標準)、0.25MPa、0.4MPa;大0.7MPa 4、信號范圍:20-100KPa、40-200KPa、80-240KPa;大500KPa 增速器與薄膜執行機構配套時,可用于20-100KPa、40-200KPa、80-240KPa信號范圍,當與活塞式執行機構配套時,可用大信號為0.5KPa。 5、信號與輸出傳送比:1:1 6、空氣流量: ≥10NM3/h(在氣源0.14MPa,輸入信號為100KPa狀態下的流量) 7、耗氣量:≤90NL/h 8、氣源接口:NPT1/4" | 放大器使用 | 1、儀表安裝時,必須按箭頭方向分別與管道連接,安裝管線如圖二、 三所示,管線各連接處必須密封,管線采用Φ8×1紫銅管。 |
| 圖 二 | | 1——常陽氣動放大器; 3——?dú)鈩?dòng)(電動)調節器; 5——常陽氣動(電-氣)閥門定位器。 | |
 |
