SPTM-5V智能閥位變送器

產品簡介

    智能閥位變送器SPTM-5V是和控制閥或控制驅動器配套安裝使用，接收閥門的旋轉角度或行程位置，按閥門開度相應的比例轉換為4~20mA直流電流信號，傳送到控制室的2線制(2 Wire Type)連接傳送器。

防爆注意事項

• SPTM-5V是按照本安防爆規定而設計，生產并取得認證的產品。
• 必須在防爆認證規定范圍內使用，并且必須在認證范圍規定的溫度，電壓范圍內使用。
•  防爆認證的環境溫度范圍是-20～60°C。具有防爆要求的區域，必須在規定溫度范圍內使用。如果現場是非防爆要求區域，那么可以在-30～85°C范圍內使用。
• 為了滿足本安防爆要求，SPTM-5V必須和具有如下特性的安全刪配套使用。

           Ui=28V,   Ii = 47mA,   Pi=0.33W   Li=0.3mH,  Ci=56.5nF

• 產品必須按規定正確接地。
• 限1，2種場所使用（Gb),其它事項請參考說明書。

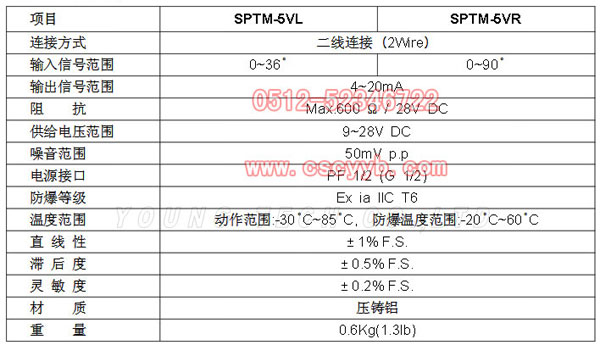

 主要技術參數

動作原理

    閥桿的位置變化傳達到閥位變送器的反饋桿，通過主軸反饋桿的旋轉帶動主齒輪，同時可變電阻的齒輪跟著旋轉，可變電阻的電阻變化使電路回路電流變化，并傳達到控制室。即根據閥桿的位置變化(0~100%)電流值(4~20mA)按比例相應變化，最后傳達到控制室。

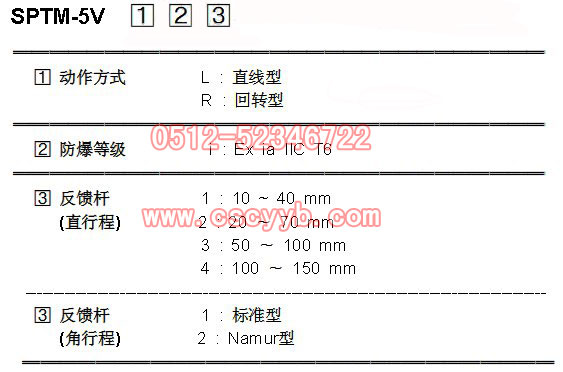

產品選型
