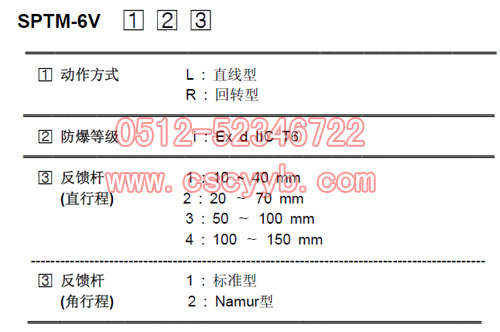

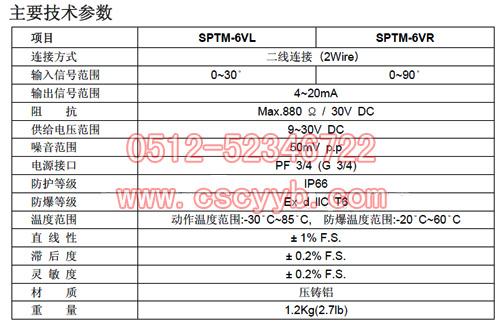

SPTM-6V閥位變送器 閥位變送器SPTM-6V是和控制閥或控制驅動器配套安裝使用,接收閥門的旋轉角度或行程位置,按閥門開度相應的比例轉換為4~20mA直流電流信號,傳送到控制室的2線制(2 Wire Type) 連接傳送器。  SPTM-6V閥位變送器參數表  SPTM-6V閥位變送器選型表  動作原理 閥桿的位置變化傳達到閥位變送器的反饋桿,通過主軸反饋桿的旋轉帶動主齒輪,同時可變電阻的齒輪跟著旋轉,可變電阻的電阻變化使電路回路的電流變化,并傳達到控制室。即根據閥桿的位置變化(0~100%)電流值(4~20mA)按比例相應變化,最后傳達到控制室。 |
