在閥門定位器定購過程中，很多客戶不知道需要注意些什么，常陽技術人員將常儀YT-1000閥門定位器訂貨須知詳細羅列出來，希望對需要的朋友有所幫助。

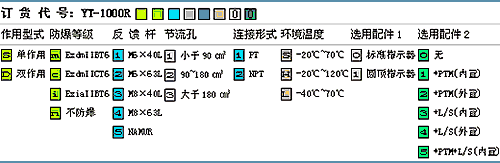

產品樣本里都注有(如上圖)訂貨代號，訂貨時務必要正確選擇選項。
例：YT-1000RDN131-PTM

（圖紙所示為：YT-1000電氣閥門定位器）

說明
作用形式：根據執行機構的驅動方式來劃分。
單作用: 執行機構使用利用彈簧的單作用形式。即 氣缸隔膜的一邊是空壓，另一邊是彈簧。
雙作用: 執行機構氣缸的兩邊都是空壓，通過壓差動作的形式。

防爆等級:根據防爆性能來劃分。

m.ExdmIIBT6 :IEC指定的標記方式，表示內壓防爆型，可在包含乙烯或具有同等危險性的氣體或蒸汽的大氣環境使用。
c.ExdmIICT6 :IEC指定的標記方式，表示內壓防爆型，可在包含乙炔，氫氣或具有同等危險性的氣體或蒸汽的大氣環境使用。
i.ExiaIIBT6 :IEC指定的標記方式，表示本質安全型，可在包含乙烯或具有同等危險性的氣體或蒸汽的大氣環境使用。
n.不防爆    : 表示只能在沒有爆炸性氣體或蒸汽的大氣環境使用。

反饋桿：根據氣缸的上部的軸的大小和插槽的形狀來劃分。

節流孔：根據執行機構氣缸的內部體積來劃分。
1.小于90? : 表示氣缸的內部容積大小小于90?。
2.90~180? : 表示 氣缸的內部容積大小在90~180?。
3.大于180?: 表示 氣缸的內部容積大小大于180?。

連接形式：氣源連接時的接口形式。
1.PT: 氣源接口是PT形式。
2.NPT: 氣源接口是NPT形式。

環境溫度：閥門定位器的使用環境等級來劃分。(防爆型只在S時有效)
1.S -20~70℃ : 可在環境溫度在-20~70℃范圍內使用。
2.H -20~120℃: 可在環境溫度在-20~120℃范圍內使用。
3.L -40~70℃ : 可在環境溫度在-40~70℃范圍內使用。

選型1：閥門開度指示器

0.標準指示器：采用平板型指示器，可在定位器上方確認閥門開度。
1.圓頂指示器：采用半圓形指示器，可在遠距離確認閥門開度。

選型2：閥門定位器上外置或內置閥位變送器或限位開關。

訂貨時請說明：(訂貨時應根據用戶使用條件要求，按產品選型樣本暨使用說明書)
1、商標型號：例：常儀CY-1000R。 作為提供用戶的常規型標準產品；同時建議訂購使用與本閥門定位器配(套)合工作的QFHA壓力器(過濾器，減壓器)。附：訂貨一般只要僅寫上或報上商標型號(例：CY-1000R)即可正常供貨。
2、輸入信號范圍，防爆(防護)型式(等級)
3、作用型式：(單作用不是雙作用)；動作型式(直行程還是角行程)附：本閥門定位器作用方式，正反作用可方便調換校整，正反作用不必注明，常規型以正作用提供。
4、凸輪特性(一般調節閥凸輪特性為線性，不必注明，等百分比和非線需特注)
5、執行機構行程(如用戶需100mm或超過100mm行程調節閥配套時，訂貨需特殊注明)
6、附件：(常規的附件可隨定位器提供)非常規附件安裝聯板，運動聯板組件是否要，要請?zhí)峁﹫?zhí)行機構型號，氣管外徑。
7、1/3、1/4斷幅用戶必須注明。
8、常儀閥門定位器與調節閥配套使用。亦可配各類型二位式氣動執行機構，實現比例調節。如有特殊需要，可與供應方協商，特殊說明。
