YT1000R角行程閥門定位器的安裝

常陽技術教您安裝YT1000R角行程閥門定位器的安裝，一共分為6個步驟：首先我們要知道電氣閥門定位器又叫電氣定位器，其接收4-20mA信號來控制氣動調節閥開度大小，是其重要附件之一。與氣動執行器安裝里，氣動執行器頂部需要符合NAMUR標準槽。常儀公司提供的閥門定位器為標準支架。這個支架由3個組件構成，可以使用叉形反饋桿和NAMUR反饋桿。

1 電氣定位器與氣動執行器安裝圖如下

一般執行機構軸的高度(H)分為20，30，50mm三種。確認執行機構軸的高度后，根據上面說
明，組裝支架

2 用六角頭螺栓把支架連接到執行機構的支架上。
連接在執行機構的支架上的孔徑是6mm，因此得選用適當?shù)穆萁z。而且為了防止螺絲被
振動等因素松懈，請使用彈簧墊圈或其它方法安裝。

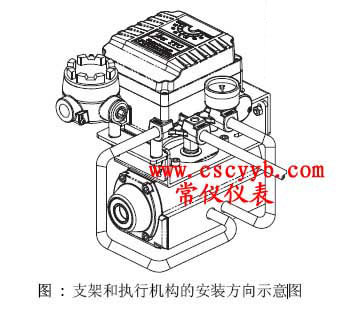

支架的安裝方向根據使用條件不同，但一般建議按下圖方向，既執行機構配管和
YT-1000R配管方向一致的方向安裝。

3 把執行機構軸的回轉位置對準起始位置，即開度的0%位置。
當執行機構是利用彈簧的單作用氣缸時，如果不輸入氣源壓力，則氣缸軸始終返回到起始
點，因此很容易確認。

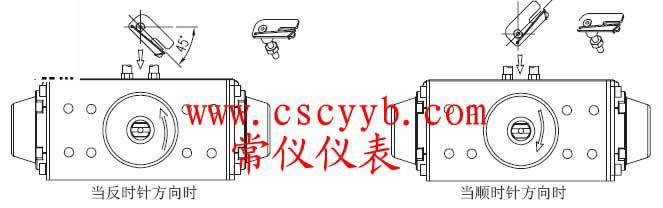

當雙作用氣缸時，請參照氣缸說明書，確認是順時針旋轉還是逆時針旋轉，或輸入空壓時
氣缸軸的回轉方向來判斷。

4 把執行機構軸的回轉位置對準起始位置，即開度的0%位置。
當執行機構是利用彈簧的單作用氣缸時，如果不輸入氣源壓力，則氣缸軸始終返回到起始
點，因此很容易確認。
當雙作用氣缸時，請參照氣缸說明書，確認是順時針旋轉還是逆時針旋轉，或輸入空壓時
氣缸軸的回轉方向來判斷。

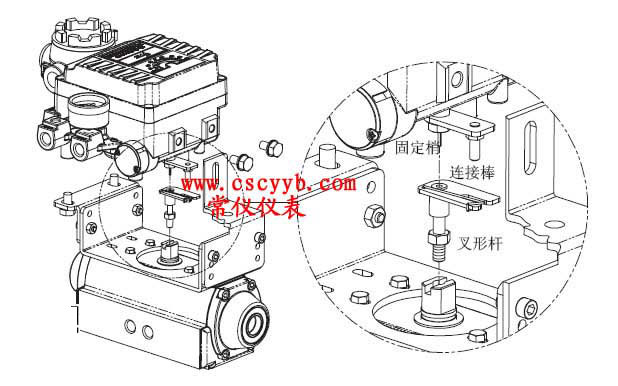

5 設定好叉形桿后，順時針方向擰緊叉形桿下面的固定螺絲。把YT-1000R安裝在支架上。YT-1000R放置在支架上方時，YT-1000R的主軸下面的固定梢對準叉形桿上方的中心孔內，同時把主軸反饋桿上的連接棒插入到叉形桿的插槽。注意: 這是為了讓YT-1000R的主軸和氣缸軸的中心一致，如果中心沒有對準，那么YT-1000R的主軸上產生負荷力，影響產品的內構成，因此請正確對準中心。

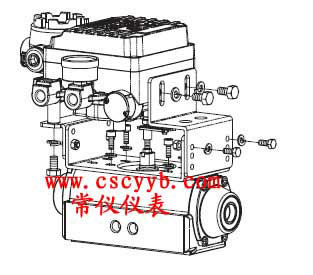

6 用六角螺栓和墊圈固定YT-1000R和支架。固定螺栓時請不要依次完全擰緊螺栓，而要把4個
螺栓擰到一定程度后，確認YT-1000R的正確位置后在擰緊4個螺栓。
