ZPD2000電氣閥門定位器技術資料及產品特點

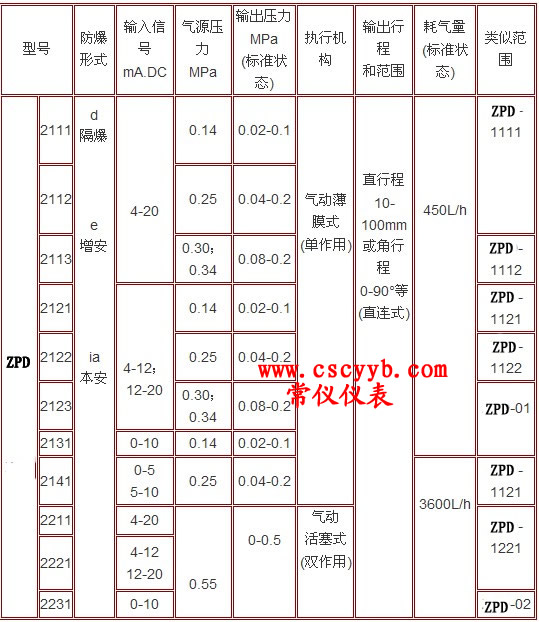

ZPD2000系列電氣閥門定位器是在原ZPD-1000型的基礎上研制開發的新一代電氣閥門定位器,常陽系列產品采用線圈型防爆結構。除具有1000系列產品優點之外，還具有設計新穎、結構巧妙、造型美觀、體積小、穩定性好、可靠性高、安裝調試方便等優點，是自控設計中優先選用的產品。常儀生產的ZPD2000系列電氣閥門定位器有：常儀儀表生產的ZPD-2000系列電氣閥門定位器有:ZPD- 2111;ZPD-2112;ZPD-2121;ZPD-2122;ZPD-2131;ZPD-2132;ZPD-2141;ZPD-2142;ZPD- 2211;ZPD-2221;ZPD-2231;ZPD-2241，等。

●主要技術指標

基本誤差：±1%(單作用)；±2%(雙作用)
回 差：1%(單作用)；2%(雙作用
死 區：0.4%(單作用)；0.8%(雙作用)
額定行程：0～(10～100)mm。［角行程(轉角行程)0～(50°～90°)］
氣源壓力：0.14～0.55MPa
輸入信號：4～20mA.DC
0～10mA.DC
輸出壓力：0.02～0.5MPa
耗 氣 量：?jiǎn)巫饔脠?zhí)行器:450L/h(供氣0.14MPa)；雙作用執行器:3600L/h(供氣0.55MPa)
輸出特性：線性;
環境溫度：本質安全型為-40～+60℃。
相對溫度：5%～100%
防爆型式(等級)：隔爆型d(ExdⅡBT6);增安型e(ExeⅡT6)；本持安全型i(ExiaⅡCT6)
輸入阻抗：4～20mA.DC/300±10Ω(20℃時)；0～10mA.DC/1000±30Ω(20℃時)
氣源接口：M10×1，連接銅管為ф6×1(標淮型)
電源接口：M22×1.5;電源接頭口:M22×1.5:壹只(常規型)
電纜引入裝置為AD105DT-GI/2(GYBO1133U)(如用戶需要訂貨,也可正常提供)
外殼材料：鋁合金噴涂工藝處理
外形尺寸：203×160×105(mm)(長×寬×高)安裝尺寸為中心距50mm的兩只M8螺孔。
重 量：2.8kg

●產品特點

1、常儀系列電氣閥門定位器與常儀ZPD－1000系列定位器相比較具有先進的兼容性，通用互換性，適用范圍寬廣。
2、氣動功率大，動作速度快，力平衡采用多回路，不易振蕩，動作性能相當穩定。
3、常儀電氣閥門定位器正反作用的作用方式，可簡單方便地調換校整。
4、結構緊湊，精密可靠常儀產品零部件精密壓鑄，外形及內部結構制作工藝精致，各機構經優化組合設計，整機結構緊湊，采用不銹鋼緊固件和先進的噴塑工藝處理，生產制造標志永久性等；具備了良好的防腐性能。
5、由于采用新型線圈隔爆，各機構設計成組件化，所以該產品具有良好的復合防爆性能，它可同時具備　i、常儀質安全型(ExiallCT6);d、隔爆型 (ExdllBT6);e、增安型(ExellT6).三種防爆功能。
6、調校簡單，安裝方便. 在電氣閥門定位器底(面)部設有安裝用的螺孔和根據要求附配過渡聯接安裝板，從而可以適用于各種氣動執行機構的方便地安裝。
7、改變氣源壓力就能與各種不同彈簧范圍的調節閥配套使用。
8、零部件采用精密壓鑄成型，外形及內部結構制作工藝精致，整體結構緊湊。
9、采用不銹鋼緊固件和先進的噴塑工藝，具備了良好的防腐性能。
10、常儀ZPD-2000系列電氣閥門定位器還具備以下特點：與(老產品)ZPD-1000系列定位器相比較，電信號接口、氣信號、氣源輸出接口、管路、安裝尺寸、安裝使用方法等完全相同一致。

訂貨須知

訂貨時請注明:常儀產品名稱、型號。常儀公司產品出廠均按正作用定位器裝配，因此，如在下列情況中使用，訂貨時必須說明，以便按用戶需要裝配出廠。
●需配角行程閥
●需反作用定位器
●需配反作用執行機構的定位器
●需配100mm行程執行機構
●需配精小型調節閥
●需分程控制
●其他特殊要求
