概述：隨著工業的發達，閥門定位器，過程儀表，電動閥門，等工業自動化廣泛的使用，對這些產品的校驗和調校就成了難題。常陽的定位器校驗儀可以快速的校驗及準確的調校，其功能多操作簡單，攜帶方便。在工作的過程中有客戶問道：校驗儀如何使用？定位器校驗儀怎么調校？定位器校驗儀有哪些功能？如何校驗閥門定位器？常陽技術將以圖文并茂的形式來為您解答（共五大類），今天先講解三大類定位器校驗儀的功能及使用方法。希望對需要的朋友有所幫助！

一、定位器校驗儀功能及技術指標

1.1 定位器校驗儀簡介

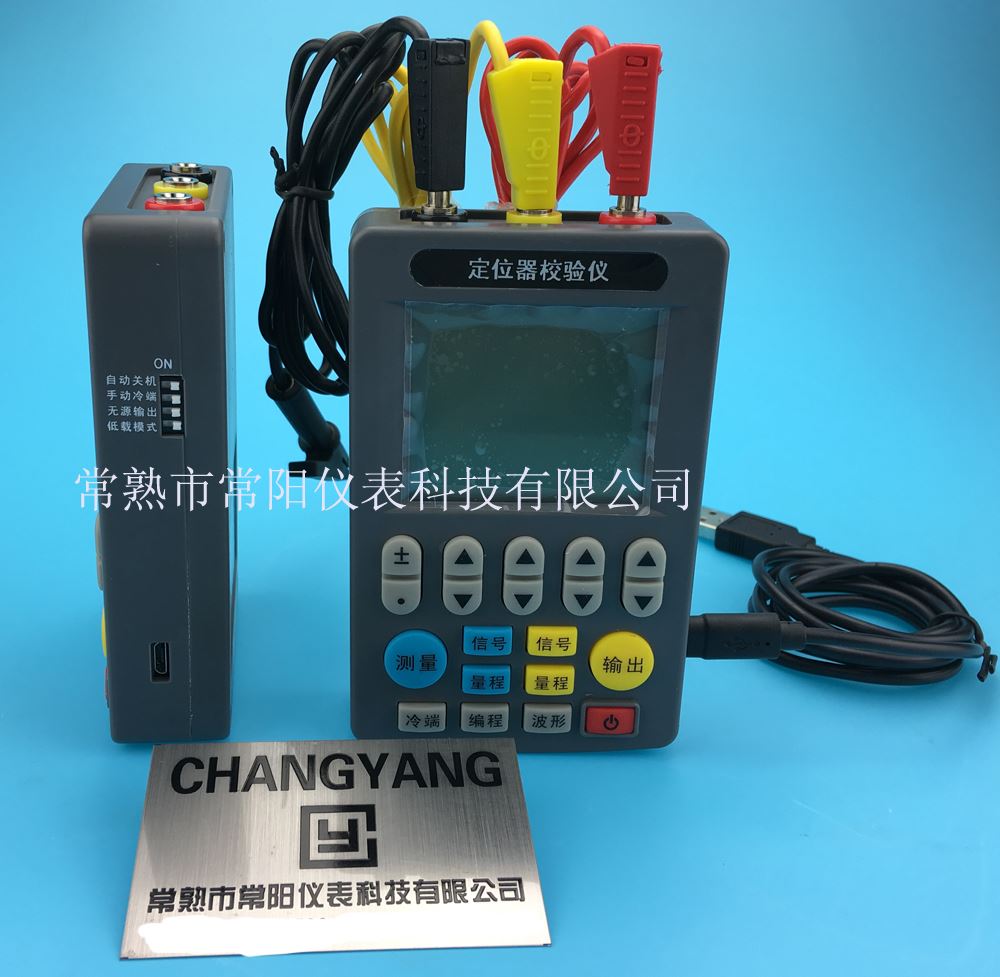

常陽的JYY-1002定位器校驗儀具有多種信號的測量和輸出功能,包括電壓、電流、熱電偶，采用高清LCD液晶屏和功能分明的硅膠按鍵，操作簡單，待機時間長，精度高，并且具有可編程輸出功能。并廣泛應用于閥門定位器校驗，實驗室、工業現場PLC與過程儀表、電動閥門等的調試。

1.2 定位器校驗儀主要功能

電壓信號: 0-30V、0-25mV、0-100mV輸出與測量。

電流信號: 有源和無源0-25mA、4-20mA輸出與測量。

熱電偶: K、E、J、T、R、B、S、N輸出與測量。

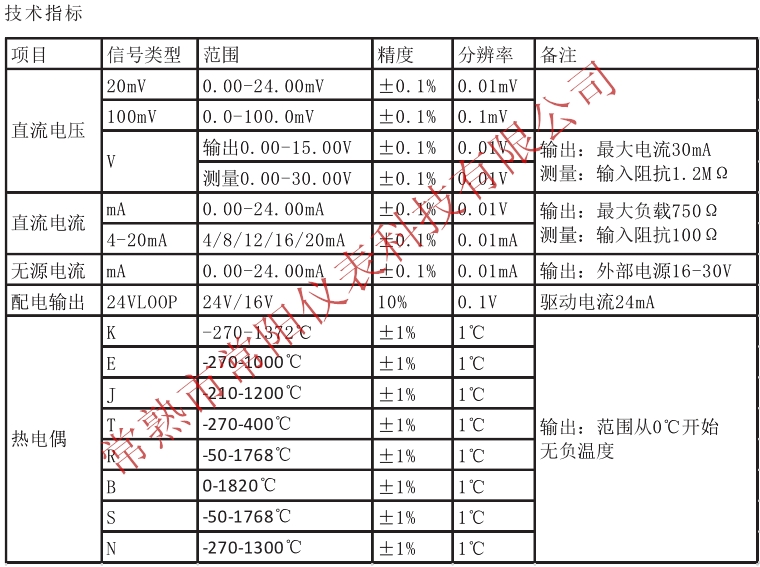

1.3 定位器校驗儀技術指標

1.4 定位器校驗儀規格

1.4.1 工作溫度和濕度: -10 55℃，20 80%RH(不結露)

1.4.2 儲存溫度: -20 70℃

1.4.3 外形尺寸: 115×70×26

1.4.4 重量: 300g

1.4.5 電源: 3.7V鋰電池供電或外接5V/1A適配器供電

1.4.6 功耗及電池用量:300mA,滿負載電池可用7-10小時

1.4.7 反接與過流保護: 30V

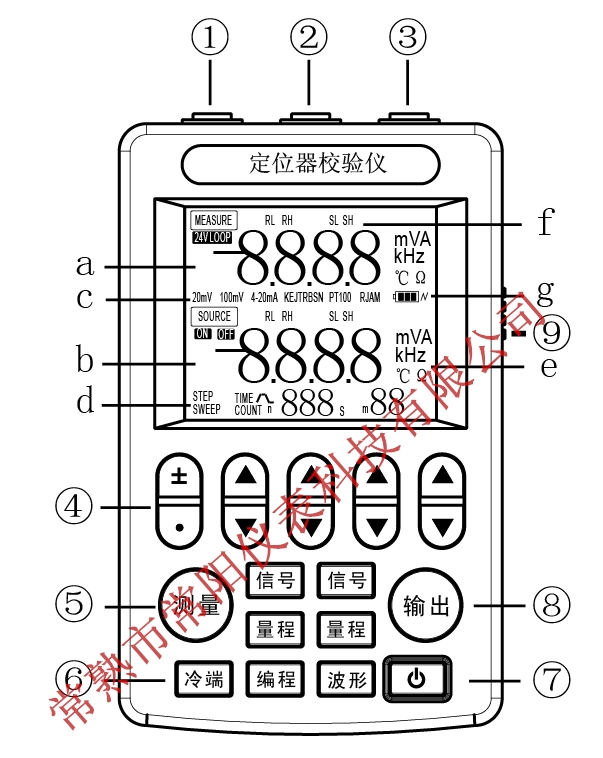

二、定位器校驗儀各部分名稱及功能

2.1 定位器校驗儀接線端子

①公共端(黑色) ②輸出端子(黃色) ③測量端子(紅色)

2.2 按鍵

④數值修改鍵

鍵增加和減少數值

鍵切換數值小數點

鍵切換數值正負

⑤測量功能按鍵(青色)

鍵切換測量信號類型

鍵切換測量量程

鍵開啟/關閉測量功能

⑥冷端及編程功能鍵

鍵顯示/修改冷端(僅測量熱電偶有效)

鍵開啟編程功能

鍵切換可編程輸出波形(線性輸出/步進輸出)

⑦電源鍵

打開/關閉電源

⑧輸出功能鍵(黃色)

鍵切換輸出信號類型

鍵切換輸出量程

鍵開啟/關閉信號輸出

⑨撥碼開關( 默認為OFF)

1、自動關機: 10分鐘無按鍵操作，自動關機。

2、 冷端: 測量熱電偶時手動設置冷端值。

3、無源輸出：輸出無源電流信號，用于模擬變送器。

4、低載模式: 無源電流輸入時，輸出16V電壓給變送器供電，用于降低功耗，延長使用時間。

2.3 定位器校驗儀液晶屏顯示

a 測量值顯示: 4位8字,帶單位。

b 輸出信號值: 4位8字,帶單位。

c 信號及冷端模式:20mV/100mV/4-20mA/K/E/J/T/R/B/S/N。RJA為 冷端,M為 冷端。

d 編程功能: n/m為分割輸出,輸出值 = (主設定值) × (n/m)

SWEEP為線性輸出,按照用戶設定的時間線性輸出信號。

STEP為步進輸出，按照用戶設定的步驟步進輸出信號。

TIME為每個步驟輸出時間，0-999s可組。

COUNT為輸出循環次數，0-999次可組，0為無限循環。

e 單位: mA/mV/V/℃。

f 量程轉換功能: RL為顯示量程下限,RH為顯示量程上限,SL為信號下限,SH為信號上限。

g 電池電量及充電標志: 充電時， 標志閃爍。充滿電時，標志常亮。

三、定位器校驗儀信號輸出

定位器校驗儀可以輸出電壓、有源電流、無源電流和熱電偶信號。

3.1 電壓、有源電流輸出

①將黑色信號線公共端，黃色信號線接在輸出端。

②按黃色的鍵切換信號類型。

③按鍵調整輸出值大小。

④按黃色的鍵，LCD屏幕中由變成,啟動輸出。

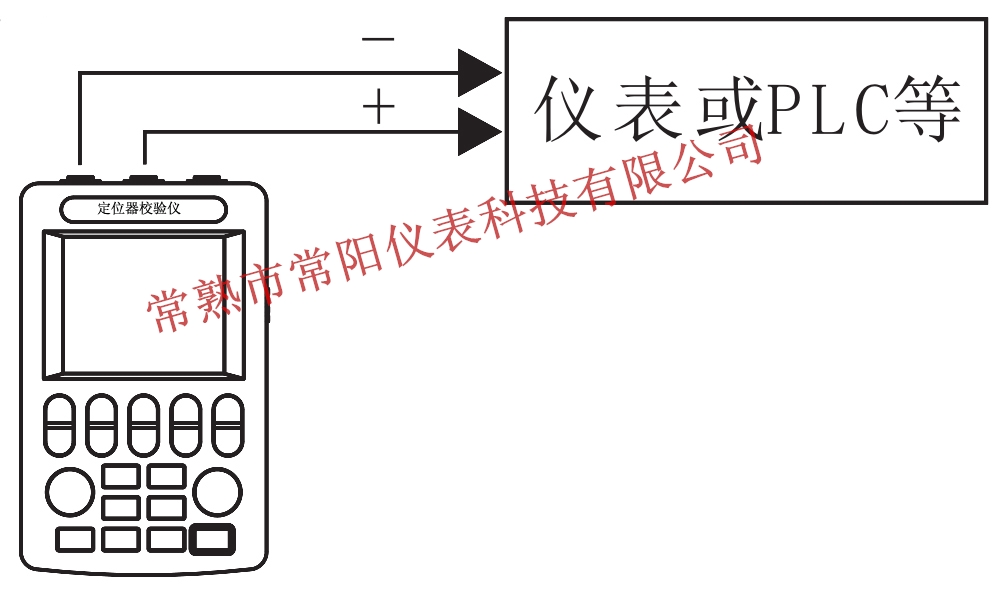

應用實列1：輸出有源電流/電壓到儀表或PLC

3.2 、4-20mA輸出

4-20mA信號每次遞增/遞減4mA。

①信號類型選擇為4-20mA。

②用與4-20對應的鍵以步進方式設置輸出值，每次遞增或遞減4mA。順序?yàn)?->8->12->16->20。也可以用常規的 鍵設置小數值進行微調。

③按黃色的鍵，LCD屏幕中由變成,啟動輸出。

3.3 熱電偶輸出

輸出冷端為0℃時的熱電偶溫度對應的電壓值。

①按黃色的鍵切換信號類型為K/E/J/T/R/B/S/N。

②按鍵調整輸出溫度值大小。

③按黃色的鍵，LCD屏幕中由變成,啟動輸出。

3.4 定位器校驗儀無源電流輸出

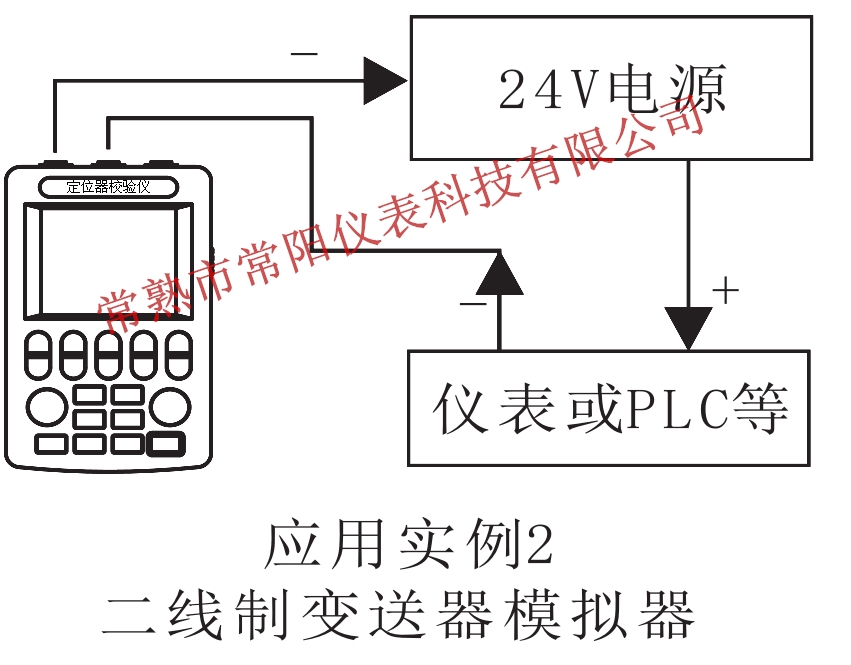

無源電流輸出可作為2線制變送器模擬器，用于環路測試。

①按黃色的鍵切換信號類型為mA。

②將撥碼開關撥到[無源輸出]ON側，啟動無源電流輸出功能。

③按鍵調整輸出值大小。

④按黃色的鍵，LCD屏幕中由變成,啟動輸出。

3.5 電壓、電流信號按顯示量程輸出或測量(免去量程換算)

①信號類型為電壓、電流信號時有效。

②按黃色的鍵切換顯示量程下限RL->量程上限RH->信號下限SL->信號上限SH->無。

③在量程顯示為RL時,按鍵設置相應的值，按鍵切換RL小數點,按鍵切換RL正負號。

④依次設置好RL、RH、SL、SH的值。

輸出時

⑤ 再按鍵退出量程設置,按鍵切換按量程輸出或信號輸出,量程輸出時無單位顯示。 ⑥ 按鍵調整輸出值大小。 ⑦ 按黃色的鍵，LCD屏幕中由變成,啟動輸出。

測量時

⑤ 再按鍵退出量程設置,按鍵切換按量程測量顯示或按信號值顯示。按量程顯示時無單位顯示。  ⑥ 在測量區可顯示實際測量值或按量程轉換值

結束語：看完以上圖文希望對您有所幫助，后續常陽技術將繼續呈上余下的2大類，有需要的朋友請關注，若有任何建議和意見請聯我們：0512-52183533
