閥門定位器的跨距及零位調整和安裝方法

    導讀：常陽生產的YT-1000L直行程電氣閥門定位器用于4-20mA或等信號范圍的模擬信號的電動控制器及控制系統的氣動回轉閥執行機構的回轉操作。隨著閥門定位器的廣泛使用，在工作中經常會有客戶問常陽：YT-1000L直行程閥門定位器工作原理是什么？YT-1000L直行程閥門定位器安裝方法？YT-1000L閥門定位器如何零位調整？YT-1000L閥門定位器怎么調整跨距？閥門定位器如何電氣接線？閥門定位器通氣管的連接方法？閥門定位器支座如何調整？就以上問題，常陽技術整理羅列出以下六大方法，希望對需要的朋友有所幫助！

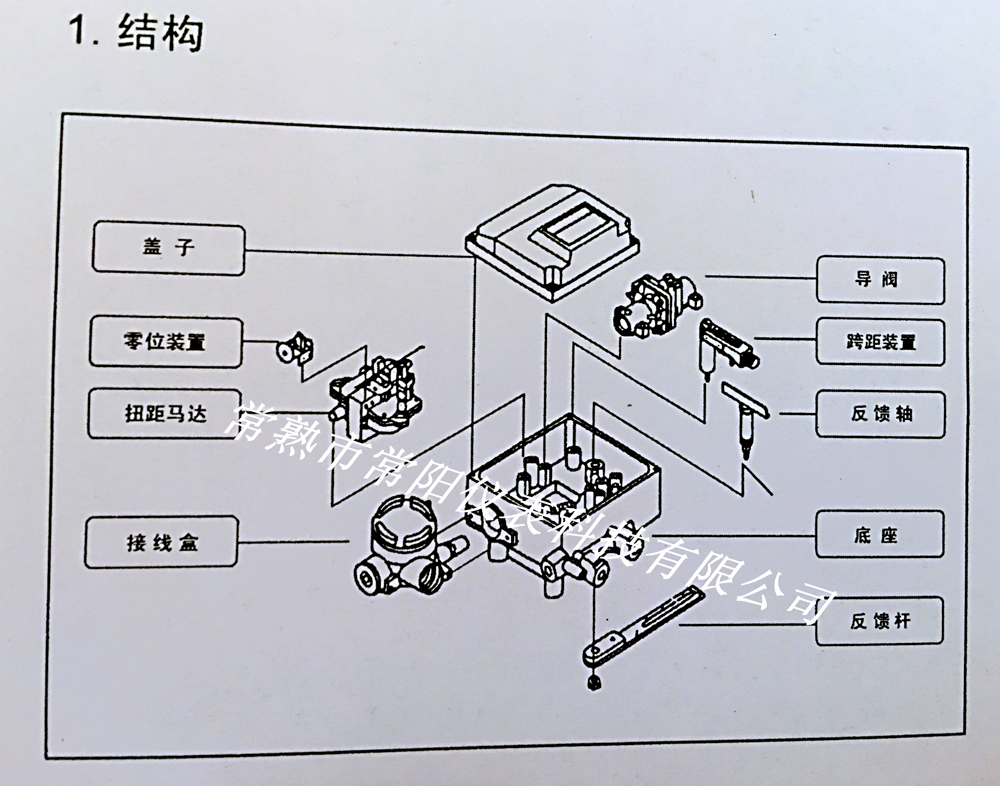

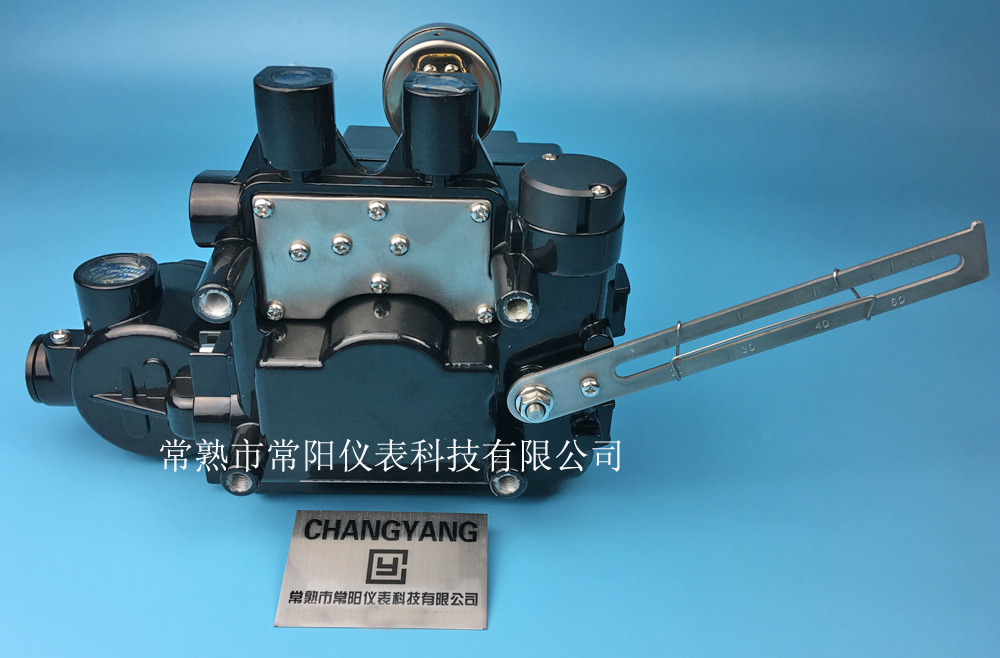

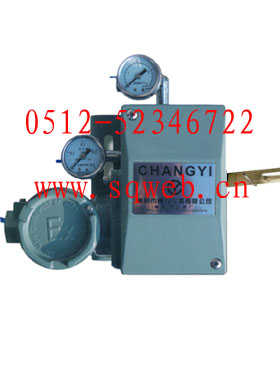

一、YT-1000L直行程電氣閥門定位器結構

二、YT-1000L直行程電氣閥門定位器安裝

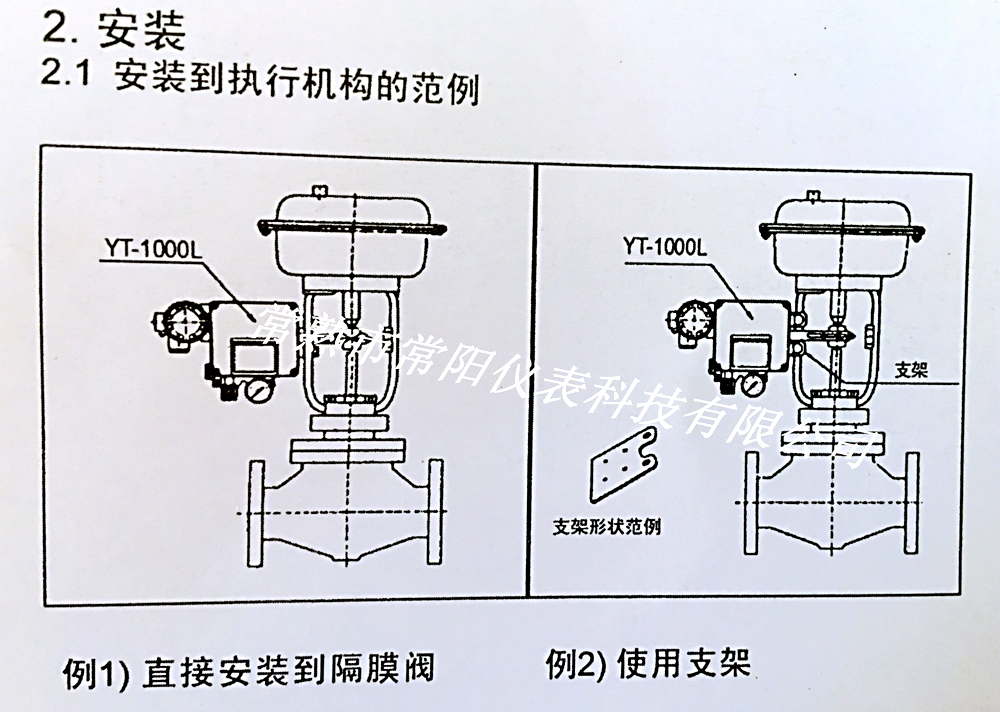

①安裝到執行機構的范例

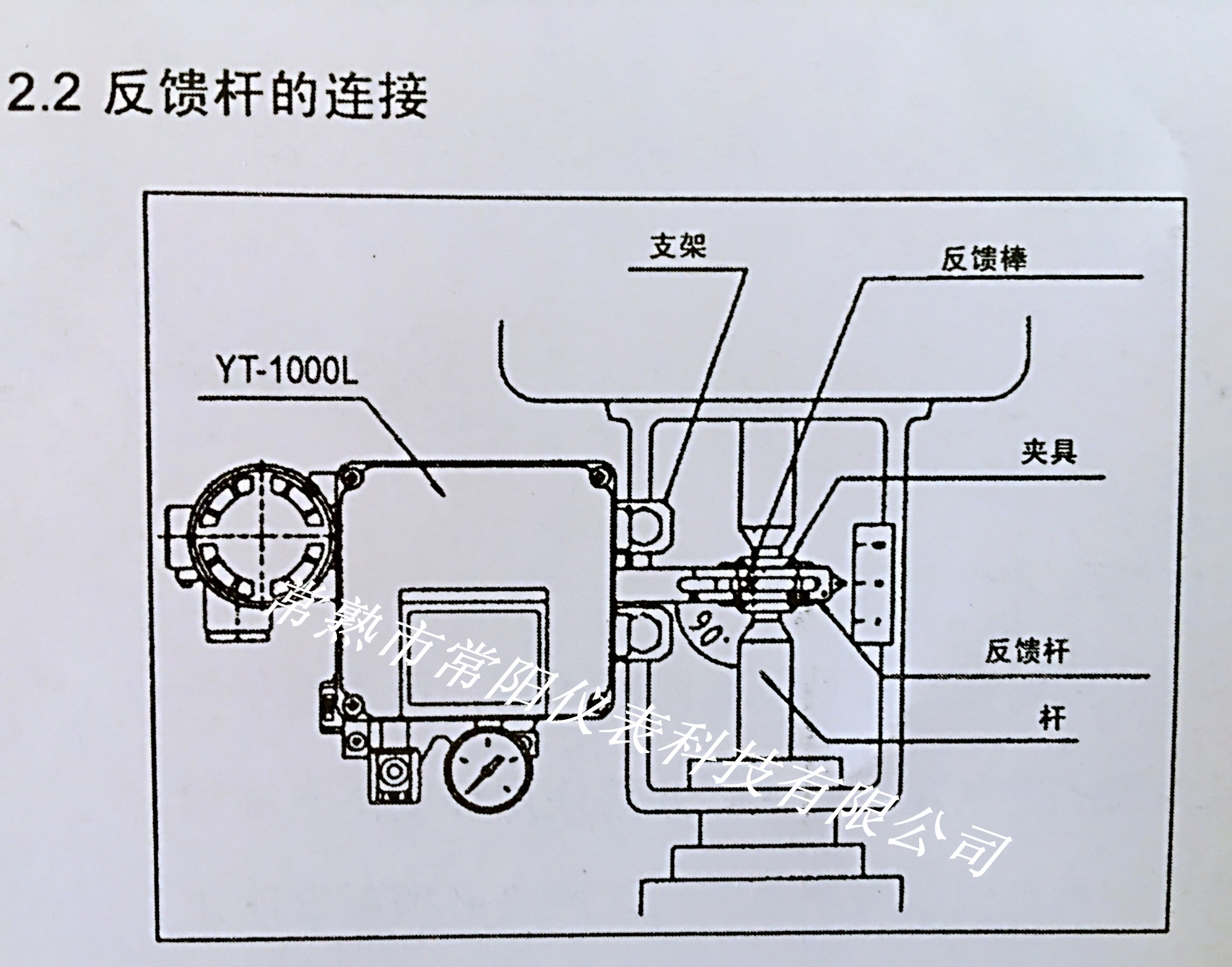

②反饋桿的連接

③安裝到當輸入信號為50%時閥桿和反饋桿成直角的位置上。

④安裝到偏差角在10度-30度內位置上。

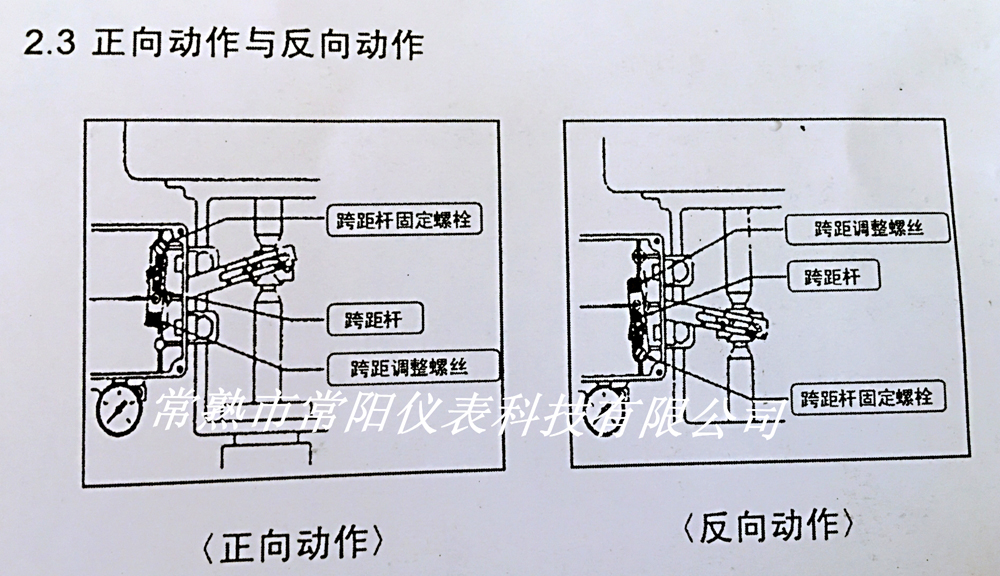

⑤正向動作與反向動作。

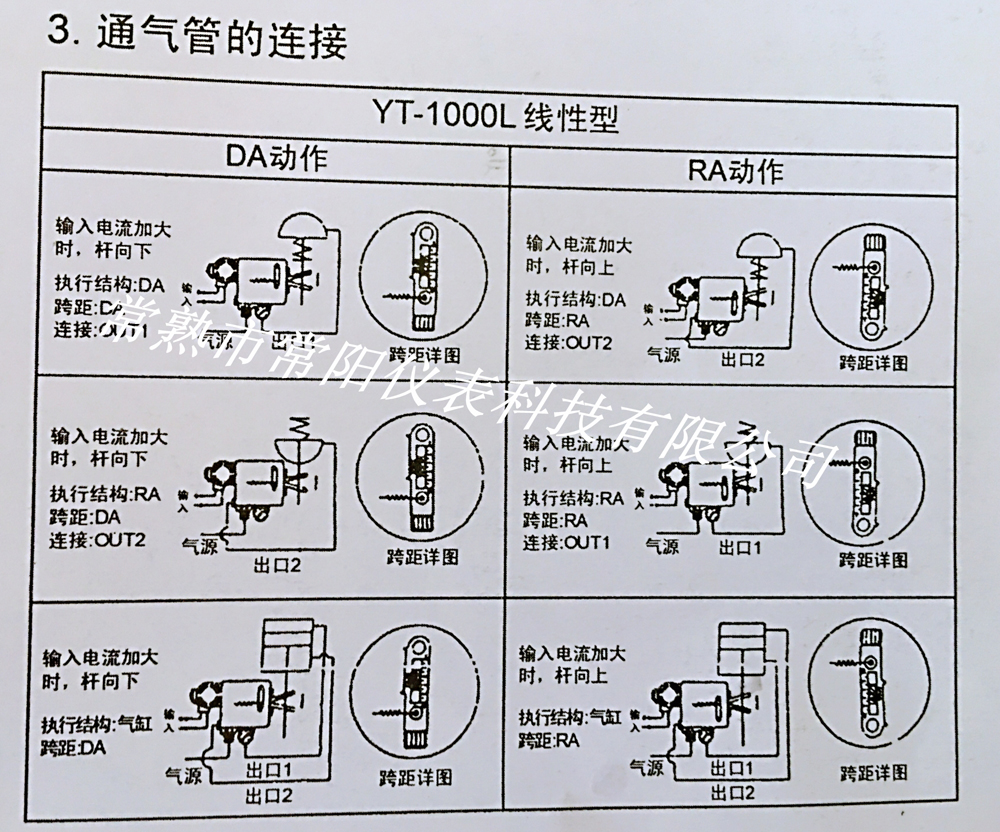

三、YT-1000L直行程電氣閥門定位器通氣管的連接

①用管子徹底清除雜物。

②用潔凈氣體徹底清除潮氣和塵埃。

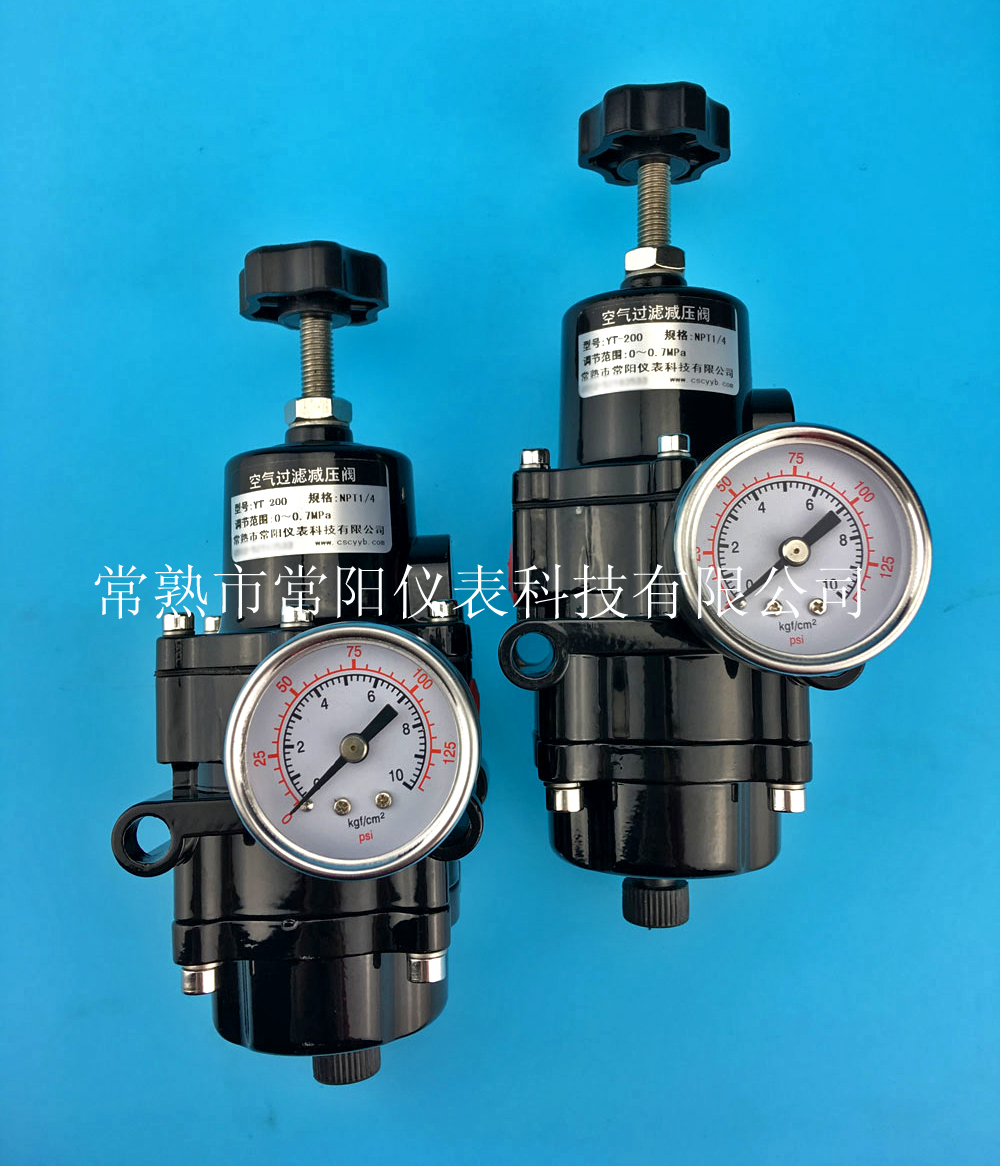

③用常陽YT-200過濾調節器不斷保持供氣壓力。

④在將雙向動作型作為單向動作型使用時，不是堵塞OUT1就是堵塞OUT2，而且還要拆下壓力表來斷開其連接。

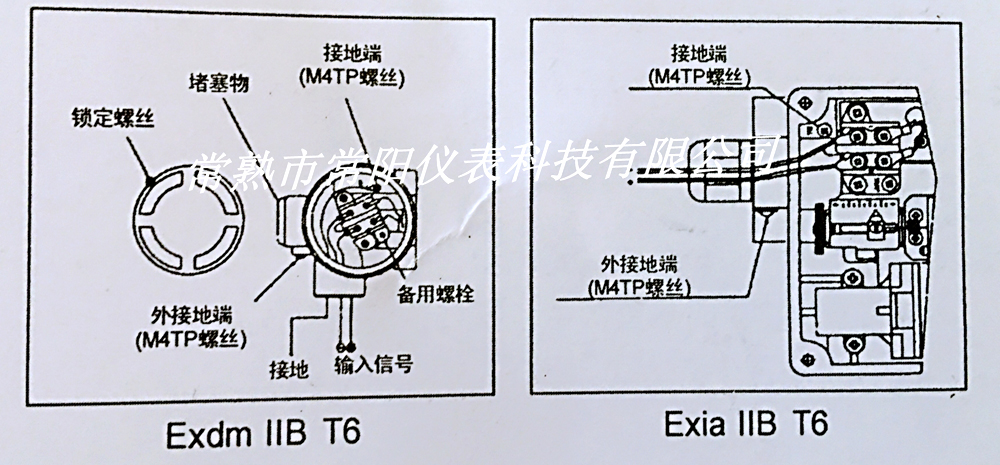

四、YT-1000L直行程電氣閥門定位器電氣接線

①分別將調節器的（+）（-）輸出端和定位器接線盒的（+）（-）輸入端連接起來。

至于防爆型，壓力密封導線管線連接型和壓力密封充填型都可使用。

②在壓力密封充填型中使用電纜密封套（電纜外徑=90-11）。

③在導線管線連接型中使用PF1/2（G1/2）規格。

④關上接線盒蓋，鎖上鎖定螺絲。

⑤在接線板上有只備用螺栓。

五、YT-1000L直行程電氣閥門定位器調整

 五-1、在開始調整前請檢查以下列：

①檢查管道與壓力輸送口和OUT1及OUT2口正確連接。

②檢查導線與（+）、（-）極和接地端正確連接。

③檢查執行機構于定位器牢固連接。

④檢查導閥自動/手動轉換開關螺絲松緊（順時針完全緊固）。

⑤檢查內反饋跨距調整桿被安裝到正確的位置上（正向或反向）。

⑥檢查凸輪面（正向或反向）的正確使用和法蘭盤螺母牢固鎖緊。

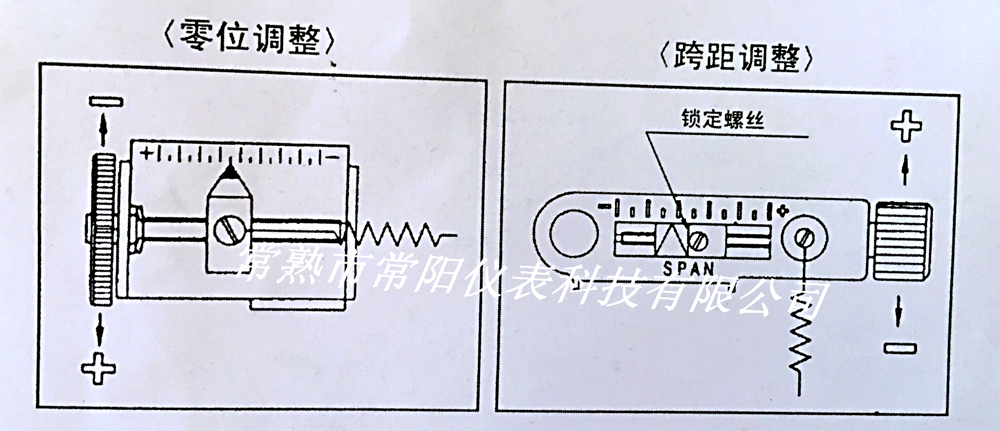

 五-2、YT-1000L直行程電氣閥門定位器零位調整

①將信號設定在沖程開始信號（4mA），然后順時針或逆時針轉動零位調整器。

②如果是彈簧執行機構，檢查它是否設在零位標準壓力上。如否，則重復進行零位調整。

五-3、YT-1000L直行程電氣閥門定位器跨距調整

①調整跨距范圍以便執行機構分別按0%和100%輸入信號停在沖程的0%和100%位置上。

②檢查零位，重復進行零位跨距調整。零位跨距調整采集1/2分隔范圍。

③之后，擰緊跨距調整鎖定螺絲。

五-4、YT-1000L直行程電氣閥門定位器自動/手動開關

①這是自動/手動轉換開關。常陽出廠產品設在自動位置上。要用手動操作，逆時針轉動該開關。

②在手動操作中，常陽的YT-200過濾調節器的壓力連接到執行機構。

③之后，將該開關回到“A”（自動）上。對單向動作OUT2和雙向動作都不適用。

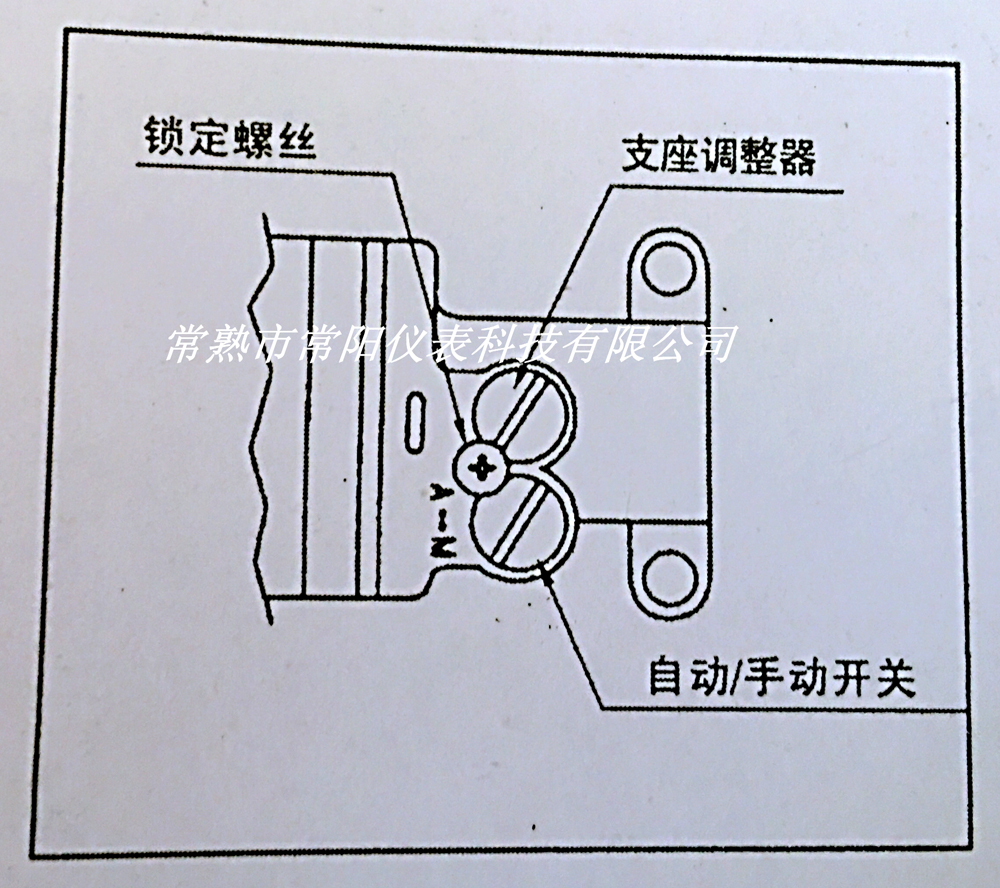

 五-5 、YT-1000L直行程電氣閥門定位器支座調整器

 ①無需調整，應為常陽產品出廠前支座調整器已調整在輸出壓力的等壓位置上。

 ②支座調整器常常用于雙向動作型。如果需要改變輸出壓力的等壓位置，使用支座調整器。

 ③如果因執行機構負荷出現靈敏度差，順時針轉動支座調整器的螺絲。如果出現不穩定，則逆時針轉動支座調整器的螺絲。（轉動量因執行機構而異。此時，不要松開止動螺絲，因為它被設定來避免脫離支座調整器。）

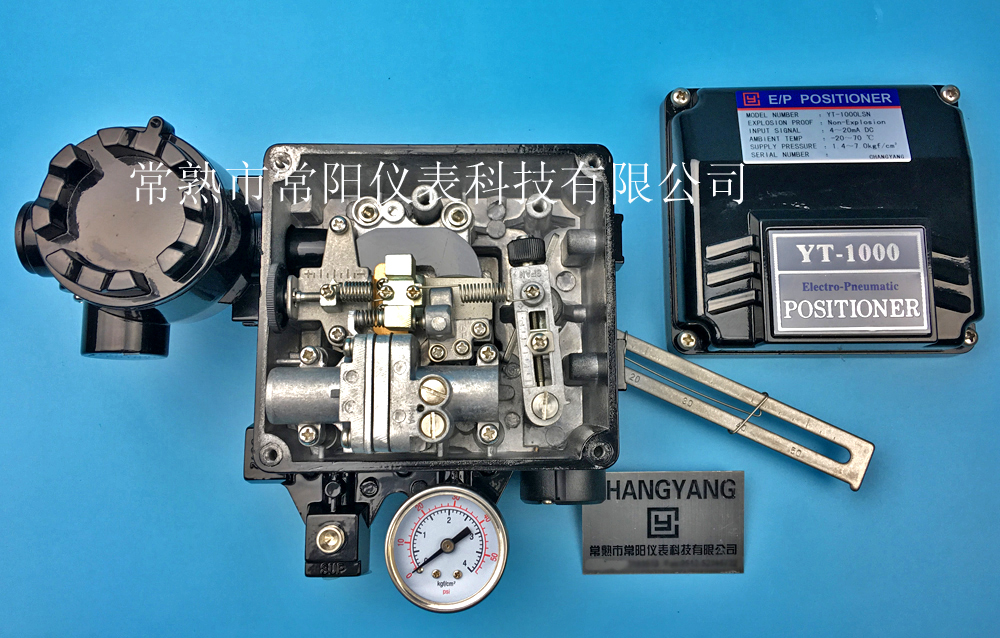

（圖為：常陽YT-1000LSN直行程內部結構圖）

    如果因執行機構負載量小而出現不穩定，參照下列的選擇方案。

六、選擇方案

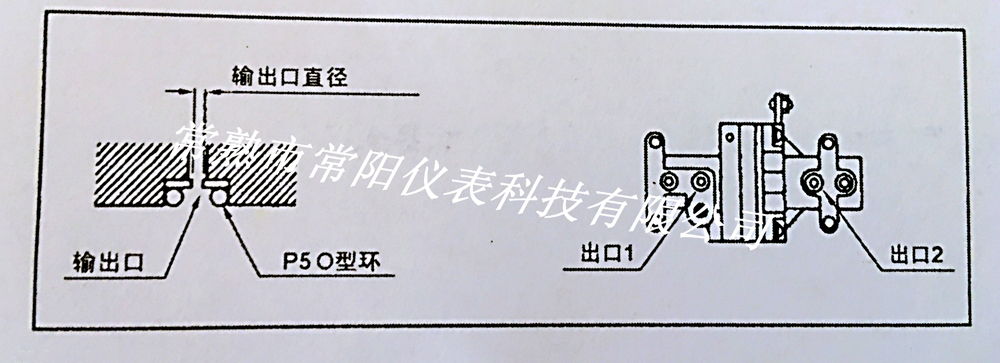

六-1、YT-1000L直行程電氣閥門定位器帶輸出口導閥

①在將定位器安裝到小型執行機構時，可能出現不穩定。在這種情況下，使用有用于OUT1和OUT2的輸出口的導閥。這種輸出口是可移動的。

②輸出口類型

③從OUT1和OUT2孔拉出O型環后，推入合適的輸出口，然后再把O型環裝到OUT1和OUT2上。安裝輸出口時，注意不要讓灰塵和雜物進入孔內。

④如果在安裝輸出口后，仍然不穩定，請與常陽聯系。

    結束語：以上六大方法的詳細介紹：YT-1000L直行程閥門定位器的工作原理，閥門定位器的反饋桿連接方法，閥門定位器通氣管的連接方法，閥門定位器的電氣接線介紹，閥門定位器零位調整，閥門定位器跨距調整，閥門定位器支座調整器，閥門定位器自動及手動開關，閥門定位器安裝到小型執行機構的選擇方案，閥門定位器電氣接線，閥門定位器通氣管的連接方法。若看完后您還是有所不解請與常陽聯系：0512-52183533
