電氣閥門定位器是氣動控制閥最重要的附件之一,實現著接收控制信號準確定位閥門行程位置的作用,氣動控制閥出廠時,定位器與控制閥都做過標定,但是閥門裝到管線上后往往需要再進行一次標定,常規的標定方法是:標定5點即4mA,8mA,12mA, 16mA,20mA,在12mA時定位器反饋桿處于水平位置,其它幾組信號時閥門位置應分別在0,25%,75%,100%的行程處,且反饋桿的轉動角度小于正負45度.對于零點和滿度的偏差可單獨調整相應螺釘進行修正,正常情況下如果閥門行程和給定信號一一對應則表示標定完成.
    閥門關閉時產生的一個主要問題是如何達到使閥門嚴密關閉的閥座全負荷。通常的方法是對閥門進行標定，從而使閉合部件（如閥塞、隔膜、閥板等）恰好定位在閥座上，而不是確認閉合部件是否完全靠在閥座上。為了保持設計泄漏量，避免密封表面受到腐蝕，必須設計適當?shù)拿芊庳?fù)荷。

    單作用氣動執行器通常都采用薄膜式設計。采用這種設計方式，使用的彈簧可以減少閥座負荷，也可以承受全部閉合壓力。典型的雙作用氣動執行器采用活塞設計。采用這種設計方式，與薄膜式設計型不同，供應壓力不需要進行限制，為了達到較高的閉合壓力，可以應用全負荷供應壓力。對于活塞設計型，壓力越高，閥門的穩定性與控制靈敏度就越好。

    許多設計人員通常以4-20mA信號作為信息信號，而不采用功率信號。對于薄膜式執行器，功率信號不僅決定了關閉部件的定位位置，而且也可以驅動接通運行氣源，關閉閥門。當標定閥門時，閥門處于關閉狀態時，信號值恰好為4mA。為確保不產生閥座負荷，閥門設計中應用了輔助電源。只有當控制信號下降到4mA以下時，才會產生閥座負荷，但是控制系統中通常不會存在這種信號。因此，討論本問題的目的僅是進行標定，以使閥門準確嚴密關閉；當關閉時，閥座處于全負荷狀態。當信號值為運行值的3-5%時，進行非正常標定，使閥門在閥座上就位�；虍�(dāng)閥門的行程達到預置位置時，快速動作繼電器改變定位器信號，使閥門完全關閉，施加全負荷閉合壓力。

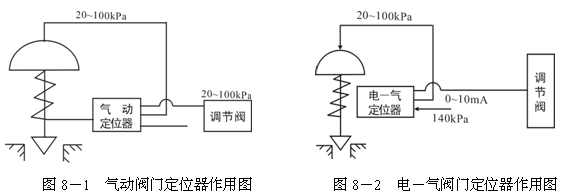

    閥門定位器是調節閥的主要附件，它與調節閥配套使用，接受調節器的輸出信號，然后以它的輸出信號去控制調節閥，當調節閥動作后，閥桿的位移又通過機械裝置反饋到閥門定位器，因此，這種定位器和調節閥組成一個閉環回路，如圖8-1和圖8-2所示。

正作用定位器的調整：

    檢查波紋管、凸輪、滾輪的裝配位置是否與執行機構的作用型式相符，切換開關應在“定位”位置。

    檢查噴嘴、擋板及放大系統，當擋板離開噴嘴時輸出壓力應為零。當擋板關住噴嘴時，輸出壓力應接近氣源壓力，如果達不到要求則應先校正噴嘴與擋板的相對位置。

    零位調整：輸入0.02MPa的信號壓力，調節調零機構使閥桿開始動作，但位移不超過全行程1%。

    行程范圍調整見圖4－15：分別通人0.06MPa和0.10MPa的信號壓力，此時，執行機構相應走50％和100％全行程。如果行程過大，應使反饋彈簧遠離主杠桿支點；行程過小應使反饋彈簧靠近主杠桿支點，行程范圍調好后零位必須重調。
