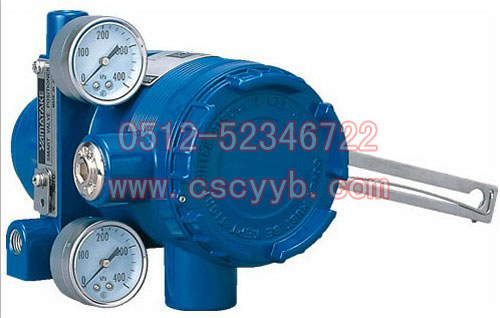

項   目

  功   能

  任意輸入型號范圍

  能夠簡單地把分程范圍設定為任意值

  強制性全關閉/全開

  能夠在任意的輸入信號點強制調節閥的全開/全關

  任意的流量特性

  最多能夠使用15段折線定義出適合工藝流程的輸入信號與開度之間的關系

  開度信號變送（任選項）

  變送調節閥的開度信號，正確監視閥動作

  項目

  技術性能

  適用的執行機構

  氣動執行機構

  輸入信號

  4~20mA DC（能夠任意設定分程范圍：最小范圍4mA DC ）

  輸入阻抗

  相當于300 Ω /20mA DC

  避雷性能

  峰值電壓：12kV；峰值電流：1000A

  流量特性

  線性、等百分比、快開，用戶自定義特性（最多能夠設定15條折線）

  手動操作

  能夠使用A/M轉換開關（雙作用輸出時無效）

  供氣壓力

  140kPa~700kPa

  空氣消耗量

  4l/min【N】以下：         供氣壓力140kPa時，輸出50%的穩定狀態

  5l/min【N】以下：         供氣壓力280kPa時，輸出50%的穩定狀態

  6l/min【N】以下：         供氣壓力500kPa時，輸出50%的穩定狀態

  10l/min【N】以下：雙作用  供氣壓力400kPa時，輸出穩定狀態

  最大處理空氣容量

  110l/min【N】：  供氣壓力140kPa   250l/min【N】：雙作用  供氣壓力400kPa

  氣源配管接頭

  Rc1/4，1/4NPT

  電氣配管接頭

  G1/2，1/2NPT，M20×1.5

  環境溫度范圍

  普通型          -40~80℃  JIS隔爆型              -20~60℃

   FM隔爆型       -40~80℃   FM本質安全防爆型      -40~80℃

  CENELEC隔爆型   -20~70℃   CSA隔爆型             -40~80℃

  NEPSI隔爆型     -40~80℃   NEPSI本質安全防爆型   -40~40℃：Ex ia IIC T6

                                                   -40~60℃：Ex ia IIC T5

                                                   -40~80℃：Ex ia IIC T4

  環境濕度范圍

  10~90%RH

  油漆與顏料

  油漆：丙烯基烘漆       顏色：深藍色

  主要材料

  鋁合金

  重量

  2.5kg（配置帶有過濾器的減壓閥（KZ03型）時為3.2kg）雙作用時，加上0.3kg

性能

  精確度

  ±1.0%FS（變換輸出特性時為±2.5%FS）4mA≤輸出信號量程＜8mA時為±1.5%FS

  開度信號變送精確度

  ±1.0%FS（變換輸出特性時為±2.5%FS）*1

  行程對應范圍

  14.3~100mm（對應）反饋操縱桿旋轉角：±4°~±20°

  結構

  閥體普通型（防水型）：  JIS  C0920耐水形     NEMA TYPE 4X，IP66

  JIS隔爆型： Exd IIC T6（適應于氫氣、乙塊），檢定合格號第C13270號

  FM防爆型： Explosionproof      ：Class I,Division 1，Group A，B，C，D

             Dust-ignition proof ：Class II，Division 1，Group E，F(xiàn)，G

             Suitable            ：Class III，Division 1

             Flameproof          ：Class I，Zone 1，AEx d IIC T6 at Tamd＜80℃

             NEMA TYPE 4X、JOB號 3001246，請與相應的電纜密封件配套使用

  FM本質安全防爆型：   Intrinsically Safe  ：Class I，IIandIII，Division 1，Group A，B，C，D，E，F(xiàn)，G，T4

                            ：Class I， Zone 0，AEx ia IIC T4

            Non-incendive   ：Class I，Division2，Group A，B，C，D，T5

           Suitable         ：Class II，III，Division2，Groups F，G，T4

            認定機構        ：  FACTORY MUTUAL RESEARCH CORPORATION（FMRC）

            JOB號           ： 3006126

             NEMA   Type   4X，IP66

             FM認定的本安回路用安全柵要求滿足的技術參數

  輸入信號回路 ：12.02≤Vmax≤30V，Imax=100mA，Pmax=1W，Ci=0.07μF，Li=0.22mH

  開度信號回路 ： Vmax=30V，Imax=100mA，Pmax=1W、Ci=0.07μF、Li=0.22mH

  CENELEC隔爆型： Eex d IIC T6、IEC IP66

   （ISSeP）    認定號：ISSeP 98E.103.1296X

  CSA隔爆型：  Exd IIC T6、TYPE 4X

     合格證號：188352-2500004029（LR113752-6）

  NEPSI隔爆型 ： Ex d IIC T6（乙炔除外）DIP A20 T6

       認定號： GYJ99101

      電氣配線連接口使用NEPSI EX d IIC認定的防爆電纜接頭和插銷

  NEPSI本質安全防爆型：  Ex d IIC T4 to T6

        認定號  GYJ99104

        請選用以下NEPSI認定的安全柵配套

        AVP300：  MTL 728，Z728以及LB928中的任意一個

        AVP301：  輸入信號：MTL728，Z728以及LB928中的任意一個

        開度信號：MTL 787S，Z787以及LB987S中的任意一個

        配線電容量小于0.06μF，電感量小于1mH

        電氣配線連接口使用NEPSI Ex d IIC認定的防爆電纜接頭和插銷

  NEPSI隔爆、本質安全防爆型 ： 使用隔爆規格，按照NEPSI隔爆的性能

  公用型：                     使用本質安全規格，按照NEPSI本質安全的性能

  電氣規格

  CE標記（EN50081-2/1993，EN50082-2/1995）

  附屬設備

  設定/表示數據時應該使用SFC160或SFC260（版本7.5以上）
