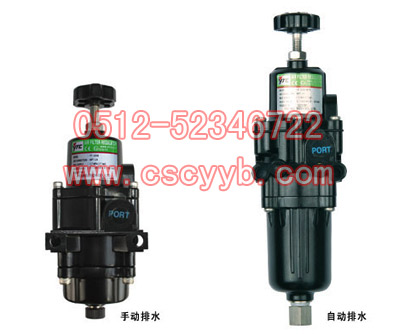

空氣過濾減壓閥YT-200、YT-205使用在氣動控制閥上，接收主空氣管道的氣源壓力，按照設定壓力值經過減壓后，給定位器或其它相關產品傳送穩定氣源壓力的裝置。

安裝時注意事項

    產品安裝和使用時請遵守如下事項。

    必須佩戴保護裝備，遵守安全事項。

    確認氣源是否過濾凈化并進行干燥。

    請?jiān)谡f(shuō)明書上標記的參數范圍內使用。超過規定參數使用會導致產品損壞，或則可能引起事故。

    產品受到外部撞擊會出現動作異常等現象，因此搬運和安裝，使用時要注意。

    為了維護產品，要定期擰開產品下放排水螺絲排出凝集水。

    產品通過上蓋側面的排氣孔向大氣排氣。

    要定期更換產品內部的濾網。更換周期根據現場不同，請根據現場要求進行更換。

    設定壓力后要擰緊鎖定螺絲，防止調節螺絲任意旋轉。

配管

    YT-200是為了給定位器，執行機構，電磁閥等產品提供穩定的氣壓而使用。

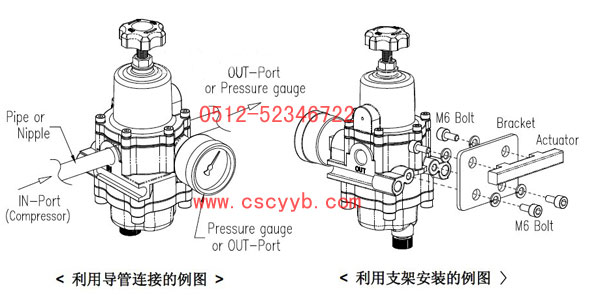

    YT-200不用支架固定，而直接通過導管就可以安裝使用。連接氣管前，為了防止異物進入產品內部，請先吹干導管內部在進行連接，并且要確認是否滿足流量要求。

    如果現場規定要用支架固定，請根據上頁產品尺寸圖制作相應支架。支架連接方法有很多種，參考下圖。

壓力和流量特性

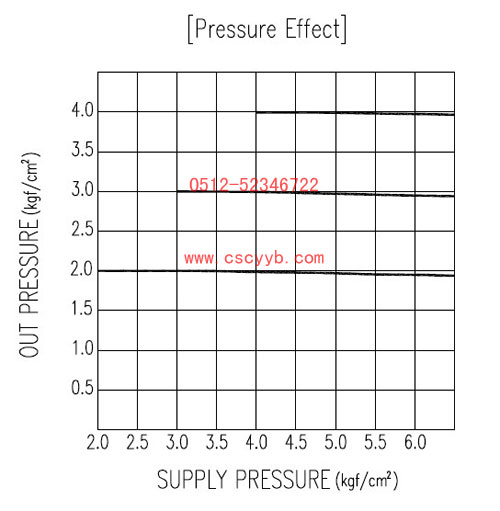

壓力特性

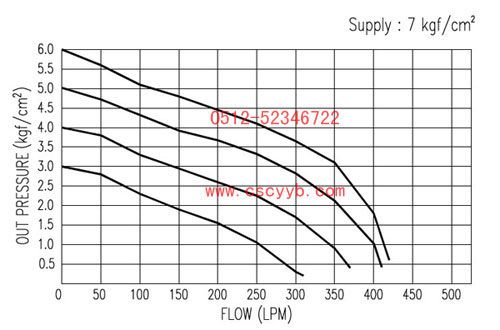

流量特性
