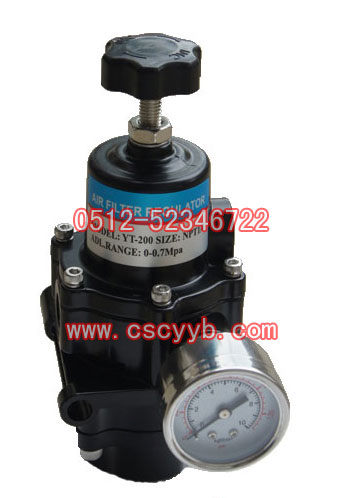

YT200空氣過濾減壓閥配管及使用方法

配管

    YT-200是為了給定位器，執行機構，電磁閥等產品提供穩定的氣壓而使用。YT-200不用支架固定，而直接通過導管就可以安裝使用。連接氣管前，為了防止異物進入產品內部，請先吹干導管內部在進行連接，并且要確認是否滿足流量要求。

如果現場規定要用支架固定，請根據產品尺寸圖制作相應支架。

使用方法

(1).YT-200給提供壓力前要把調節螺絲反時針充分旋轉始調節彈簧不受壓力

(2).在壓力表接口或出氣口部分安裝壓力表這個壓力表顯示的壓力是從進氣口輸入的氣壓通過減壓閥進行減壓后輸出的壓力。

(3).把出口和壓力表接口用球閥等堵住后通過輸入接口輸入氣源壓力

(4).手動調整調節螺絲出口壓力上升到設定壓力后停止旋轉調節螺絲并擰緊鎖定螺母

部件更換

    產品維護時需要更換的部件清單如下，請參考。需要更換部件時請參考說明書產品結構圖，確認組裝順序后進行更換為了防止損壞產品和人身安全請務必遵守現場安全事項和本說明書上注明的安全事項。

維修和維護

▶排出濾網外殼內的凝集水

①.排出凝集水時先要切斷通往YT-200的壓力，或把供氣壓力降低到1k以下以免操作人員受到傷害。

②.要慢慢旋轉排水螺絲。

③.排出凝集水后要重新完全擰緊螺絲。

▶內部件的更換

①.切斷供氣壓力。

②.擰開鎖定螺母，反時針旋轉調節螺絲，完全降低壓力

③.擰開排水螺絲，進行排水后重新旋轉固定。

④.擰開上方蓋子上的4個固定螺絲。

⑤.各更換濾網，O型圈，閥芯。

⑥.重新固定上方外殼上的4個螺絲。

⑦.擰開固定下方外殼的6個螺絲。

⑧.更換膜片組合件。

⑨.重新擰緊6個螺絲，請注意防止因過大力破壞膜片。

⑩.組裝結束后，通過調節螺絲色設定輸出壓力。
