電氣閥門定位器智能信號模塊調試方法

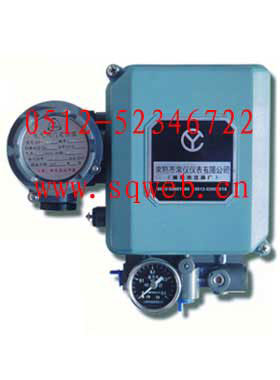

一、模塊簡介：閥門定位器智能模塊是新一代電氣閥門定位器信號處理模塊。與電氣閥門定位器配套使用，能夠提高定位器的使用性能，并且為遠端控制系統提供精確的閥門開度信號。模塊采用新一代全數字技術研發，并且采用全進口元件制作，具有精度高、抗干擾能力強、工作穩定等優點。內部設計有LED工作狀態指示，可以方便的識別模塊的工作狀態，并且可以完全免工具進行精確調整。

二、電氣連接：EP端為定位器指令輸入端，用于輸入4~20MA的指令信號。PTM端接直流24V穩定電源，如串聯電流表或電流傳感器，可觀察到電流變化。 注意事項：PTM端必需接直流穩定電源，嚴禁使用未經整流穩壓的電源，推薦使用直流24V開關穩壓電源。

三、調試方法：

1、電氣連接分別在EP和PTM端連接好4~20MA輸入信號和24V直流穩壓電源，并且串聯好電流表以便觀察PTM端反饋信號電流。 注意：盡量不要直接連接DCS系統調試，除非能確保DCS系統是絕對完好，以便盡快完成智能模塊的調試。

2、使模塊進入調試狀態：按住最右邊一個按鍵不放，待模塊上的指示燈亮起，然后放開該按鍵，指示燈閃爍即表示模塊進入調試狀態。觀察電流表讀數：此時電流表讀數應為4MA，如果偏差，可按“+”或“—”鍵調整電流使電流值符合要求。~常熟市常陽儀表有限公司

反饋信號4MA位置調整：

（1）調整EP端輸入信號大小，使閥門處于需要反饋4MA信號的位置。按住“+”或者“-”鍵調整電流，使電流值符合要求，然后按最右邊的按鍵。觀察電流表讀數：如果電流表讀數從4MA跳至8MA左右，即表示需要反饋4MA信號的位置已確認完畢。模塊等待反饋8MA信號的位置確認。

（2）調整EP端輸入信號大小，使閥門處于需要反饋8MA信號的位置。按住“+”或者“-”鍵調整電流，使電流值符合要求，然后按最右邊的按鍵。觀察電流表讀數：如果電流表讀數從8MA跳至12MA左右，即表示需要反饋8MA信號的位置已確認完畢。模塊等待反饋12MA信號的位置確認。

（3）調整EP端輸入信號大小，使閥門處于需要反饋12信號的位置。按住“+”或者“-”鍵調整電流，使電流值符合要求，然后按最右邊的按鍵。www.dyiumvi.cn觀察電流表讀數：如果電流表讀數從12MA跳至16MA左右，即表示需要反饋12MA信號的位置已確認完畢。模塊等待反饋8MA信號的位置確認。

（4）調整EP端輸入信號大小，使閥門處于需要反饋16MA信號的位置。按住“+”或者“-”鍵調整電流，使電流值符合要求，然后按最右邊的按鍵。觀察電流表讀數：如果電流表讀數從16MA跳至20MA左右，即表示需要反饋16MA信號的位置已確認完畢。模塊等待反饋20MA信號的位置確認。

（5）調整EP端輸入信號大小，使閥門處于需要反饋20MA信號的位置。按住“+”或者“-”鍵調整電流，使電流值符合要求，然后按最右邊的按鍵。觀察電流表讀數：此時電流表讀數先減小，待讀數穩定時又回復至20MA。同時可看到模塊上指示燈閃爍數下。

（6）退出調試狀態，轉入正常工作狀態：當完成第五步，模塊已自動轉入正常工作狀態。此時任意調整EP端輸入信號的大小，即可在電流表上觀察到讀數按要求變化。 調試注意事項：進入調試模式后模塊默認首先等待確認需要反饋信號為4MA位置。如需在定位器輸入信號為20MA的位置使模塊反饋信號為4MA，可在調試時模塊等待確認反饋信號為4MA位置時，調整EP輸入信號為20MA。調試時模塊反饋電流只可依次遞增。因此，整個調試過程閥門運動方向一致，即在調試時定位器輸入信號必須是4MA-8MA-12MA-16MA-20MA或者20MA-16MA-12MA-8MA-4MA。
