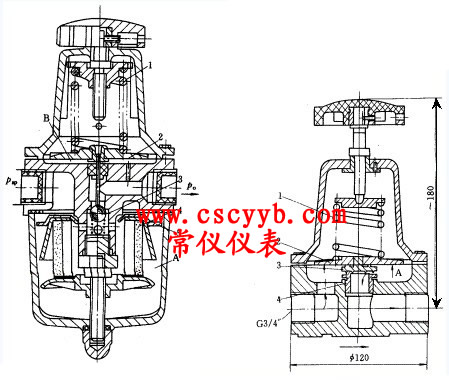

引言：QFH型空氣過濾減壓器是氣動儀表輔助單元，它將來自空壓機的氣源進行過濾凈化，并能調至所需的壓力值進行穩壓，為各類氣動儀表提供氣源。結構原理空氣過濾減壓器按力平衡原理設計而成，由手輪、給定彈簧、罩、膜片組件、軀殼、球閥、過濾元件和外殼等組成。當氣源輸入空氣過濾減壓器，首先經過濾氣室，對氣源進行凈化。調正壓力是通過調節手輪推動壓縮彈簧產生推力，而后打開球閥，直至輸出壓力達到給定值。穩壓是因輸出壓力通過反饋孔進入反饋氣室產生一個向上的推力，與給定彈簧的壓力比較，當達到平衡狀態時，輸出壓力即可穩定。

一、QFH空氣過濾減壓器工作原理：

當輸入0.3～1.0MPa壓縮空氣后，進入過濾氣室(A)進行除水、油、塵處理。由于給定彈簧的彈力將球閥推開，從而氣壓經球閥流人輸出管道，并通過小孔進入反饋氣室(B)，此時氣壓作用在膜片上的力與給定彈簧力達到平衡。但由于輸出壓力受外界使用的干擾，就出現輸出壓力高或低于給定值。如輸出壓力低于給定值，則膜片上力與給定彈簧力失去平衡，膜向下位移，使球閥打開進行氣壓補償。如輸出壓力高于給定值，膜片向上位移，此時閥桿和膜片芯離開，氣壓由小孔排至大氣，以至達到新的平衡為止。因而，輸出壓力一直能定在所需要的給定值上。氣動閥組合單元控制氣源為0.14MPa。

二、QFH空氣過濾減壓器選型對照表
