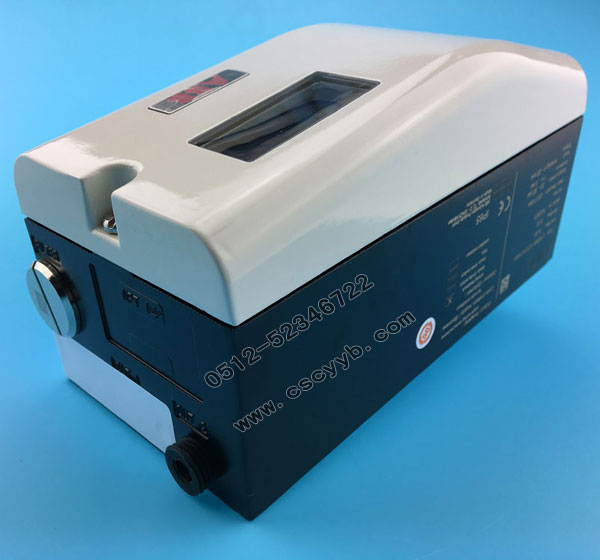

ABB閥門定位器角行程上安裝事項 TZIDC是一款可設置參數并具有通訊功能的電子定位器，安裝在于氣動的角行程執行器和回轉型執行器上。與控制裝置的匹配以及定位參數的計算完全是自動完成，從而能夠最大限度地節省時間、達到理想的定位性能。
安裝 參數錯誤可能導致閥門意外工作，就可能發生過程故障并由此造成傷害。在其它地方使用過的TZIDC在重新使用之前，必須將設備復位到出廠設置。決不要在還沒有復位到出廠設置就開始自調！ 安裝前請檢查定位器TZIDC是否滿足安裝地點（驅動器或執行器）的定位/安全技術要求。

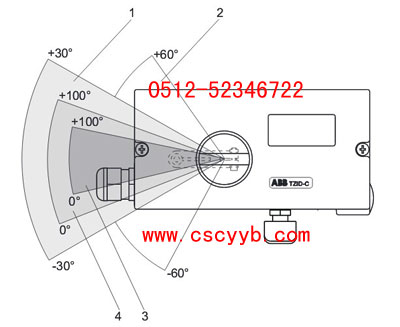

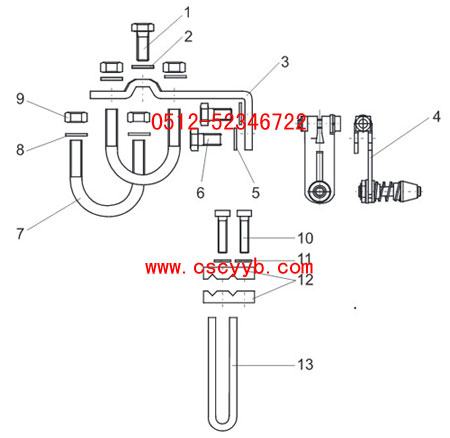

 定位器的范圍 1、角行程執行器的傳感器范圍 2、回轉型執行器的傳感器范圍 3、角行程執行器的工作范圍 4、回轉型執行器的工作范圍 安裝時請注意位置反饋的調節行程或旋轉角度要變換正確！ 安裝于角行程執行器上時，位置反饋的最大旋轉角度為60°；安裝于回轉型執行器上時，位置反饋的最大旋轉角度為120°。最小角度始終為25°。 安裝于角行程執行器上 根據DIN/IEC 534規范（側裝時根據NAMUR）安裝于角行程執行器上時，提供成套部件，包括下列部分：  角行程執行器用的成套部件 •帶錐形鼓輪的杠桿(4)用于調節行程 10~35毫米（0.39~1.38 英寸）或20~100毫米（0.79~3.94英寸） •卡箍 (13)，分別配有兩個螺釘(10)、兩個彈簧圈(11)和兩個成型塊(12)。 •附裝角鐵(3)，配有兩個螺釘(6)和兩塊墊片(5) •螺釘(1)和墊片(2)，供安裝于鑄造框上 •兩個 U 形螺栓(7)，分別配有兩塊墊片(8) 和兩個螺帽(9)，用于安裝在柱狀軛上。 工具： •扳手開度10/13 •內六角扳手開度4 步驟 1. 將卡箍裝在驅動器上

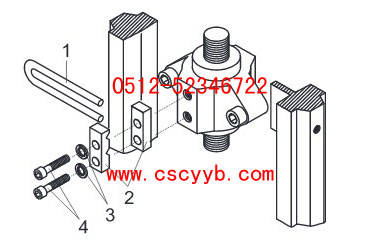

重要事項 用手擰緊螺釘！ •用螺釘(4) 和彈簧墊圈(3) 將卡箍(1)和成型件(2)固定于驅動器的主軸上。

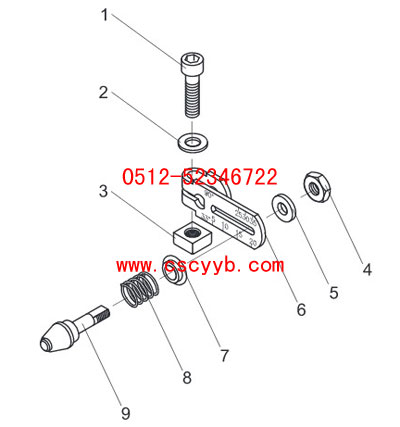

2. 裝配杠桿（如果沒有預裝的話）  •將彈簧(8)裝在帶有錐形鼓輪(9)的螺栓上。 •將塑料片(7)裝到螺栓上并壓住彈簧。 •在壓住彈簧時將螺栓穿過杠桿(6)上的長孔，并用墊片(5)和螺帽(4)一起固定在杠桿上要求的位置。杠桿上的標度尺標明了活動區域的鉸點。 •將墊片(2)裝到螺釘(1)上。將螺釘插入杠桿中并用螺帽(3)鎖緊。 3.將杠桿和角鐵裝在定位器上。

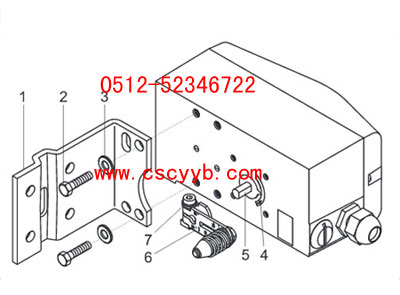

•將杠桿(6)裝到定位器的軸(5)上（按照軸的切槽形狀只能沿一個方向裝上）。 •憑箭頭標記(4)檢查杠桿是否在工作范圍（箭頭之間）之間移動。 •用手擰緊杠桿上的螺釘(7)。 •使用松動的附裝角鐵(1)將準備好的定位器固定到驅動器上，使杠桿的錐形鼓輪插入到卡箍里，確定附裝角鐵要使用定位器上的哪一個孔。 •用螺釘(2)和墊片(3)將附裝角鐵(1)固定到定位器外殼上對應的孔中。盡量均勻地旋擰螺釘，保證線性安裝。附裝角鐵與長孔的對齊以保證對稱的工作范圍為準（杠桿在箭頭(4)之間移動）。 4.1附裝在鑄造框上

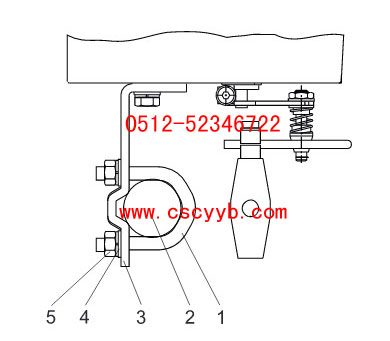

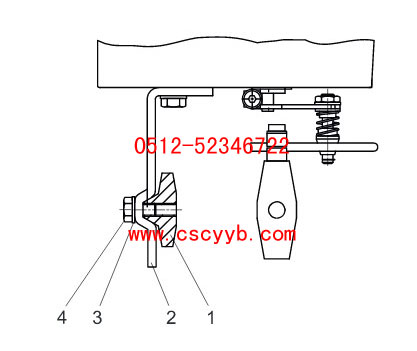

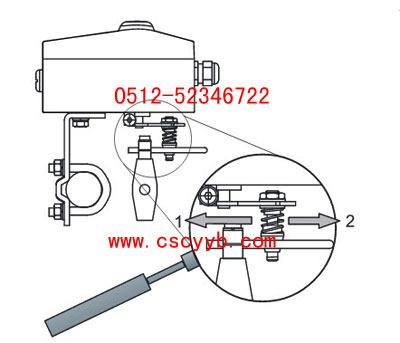

用螺釘(4)和墊片(3)將附裝角鐵(2)固定在鑄造框(1)上。 4.2附裝在柱狀軛上  •將附裝角鐵(3)固定在柱狀軛(2)的適當位置。 •從柱狀軛(2)的內側將U形螺栓(1)插入到附裝角鐵的孔內。 •安裝墊片(4)和螺帽(5)。用手擰緊螺帽！ 定位器的高度對齊鑄造框或柱狀軛，確保杠桿在滑標升到半行程時（目測）處于水平。  定位器的鉸接 1 變大 2 變小 杠桿上的標度尺標明了閥門在不同升降范圍的駐點。 通過在杠桿長孔里移動帶有錐形鼓輪的螺栓，可以使滑標的升降范圍與位置傳感器的工作范圍匹配。 如果將鉸點移向內部，傳感器旋轉角度就會變大。向外移動，旋轉角變小。 調節行程，使位置傳感器上使用盡量大的旋轉角度（與中心位置對稱）。 角行程執行器上的推薦范圍： 在-28 ~28° 范圍內最小角度： 25° 安裝后檢查定位器是否在傳感器范圍內工作。 |
