XMT智能儀表的技術規格

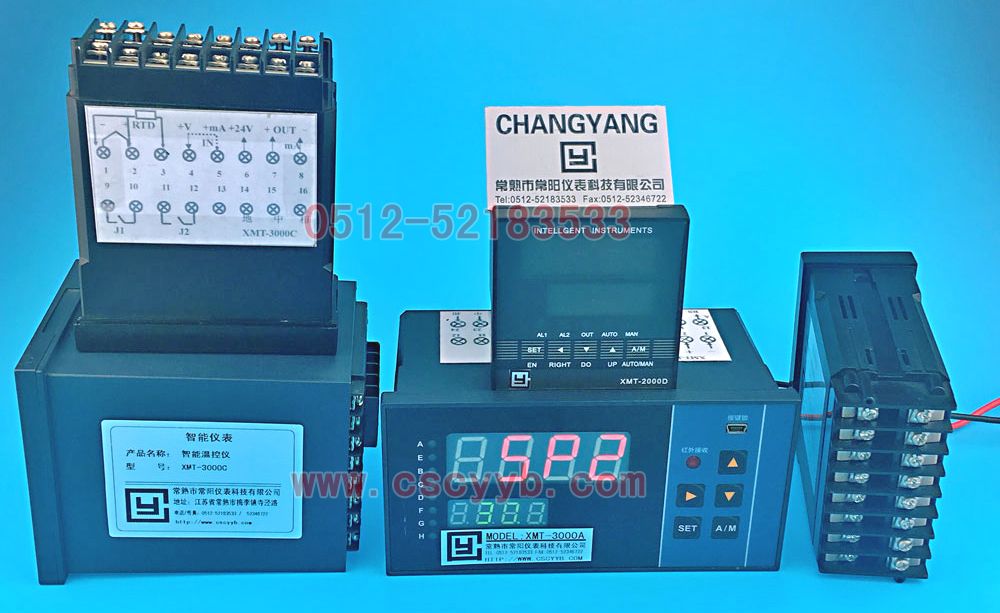

 常陽XMT-2000智能儀表，采用了先進的專用微處理器芯片設計技術，產品具有體積小，結構緊奏，功能強大，可靠性高，抗干擾性能（具有多種抗干擾參數選擇）好等優點。產品的芯片電路等元件的選擇全部符合工業級標準要求，并能夠在-40~+85℃的環境下長期可靠工作。

技術規格

1、     輸入規格（一臺儀表兼容）

• 熱電偶：K、E、S、\B、J、T、R、N（帶冷端自動補償）
•  熱電阻：Pt100、Cu100、Cu50、BA2、BA1、G、Pt100X小量程（全部帶外線自動補償）
• 熱電偶、熱電阻的分度號除老分度外均符合90國際溫標
•  遠傳壓力表：0~400 Ω（用戶可現場自定義或標定量程）
• 電壓：0~20mV、0~75mV、0~200mV、0~5V、1~5V
• 電流：0~10mA、4~20mA（可配二線制變送器4~20mA）

◎  交流電流與交流電壓雙輸入、雙顯示、頻率等（擴展系列產品）

◎  擴展F2分度0~1800℃測量規格（不兼容其他測量規格）

2、測量范圍

K（-100~1300℃）、E（-100~900℃）、S（0~1600℃）、\T（-100~400℃）、B（300~1800℃）、J（-100~1000℃）、R（100~1600℃）、N（-100~1300℃）、Pt100（-199.9~600℃）、Cu100（-50~150℃）、BA2（-199.9~600℃）、BA1（-199.9~600℃）、G（-50~150℃）、Pt100X（-19.99~99.99℃）

• 線性輸入時：測量范圍-1999~9999或9999~-1999（并可用戶自定義）小數點可隨意設定（dIP0、1、2、3）
• 熱電偶、熱電阻輸入時，小數點設定（dIP0、1）

3、測量精度：0.2級（±0.2％FS）、0.5級（根據用戶需要在訂貨時確定）；模擬輸出分辨率0.025％、精度為0.1%（最高精度為0.05%）

4、調節方式

位式（二、三位）調節方式；時間比例PI調節方式；PID調節方式（內置PID調節模式3種并有模糊算法PID調節、自學習、自整定功能）

5、輸出方式

繼電器開關觸點輸出（最多4個開關量）：AC220V/3A或DC30V/1A；DC0~24V固態繼電器控制輸出。

可控硅無觸點輸出：AC500V/3A；可控硅過零觸發周波插補輸出：可觸發5~500A的雙向可控硅（單相、三相）。

線性電流（電壓）輸出：0~10mA或4~20mA、0~5V、1~5V（最多可有三路模擬輸出，模擬量1+模擬量2+控制量；模擬量1+模擬量2+模擬量3）。

時間比例或PID方式時，具有比例調節的冷輸出功能。

6、報警方式：上限、下限、上上限、下下限（具有上或下單回差、上或下雙回差設置）。

7、手動功能：自動（A）/手動（M）PID雙向無擾動切換

8、電源：AC85~264V、50Hz開關電源或DC24V電源

9、電源消耗：≤4W

10、環境溫度：0~50℃、相對濕度≤85%

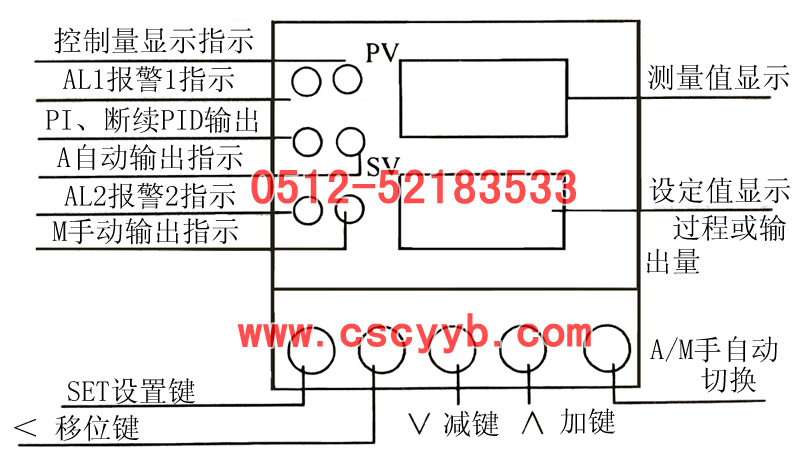

  面板說明
