智能儀表的參數設置

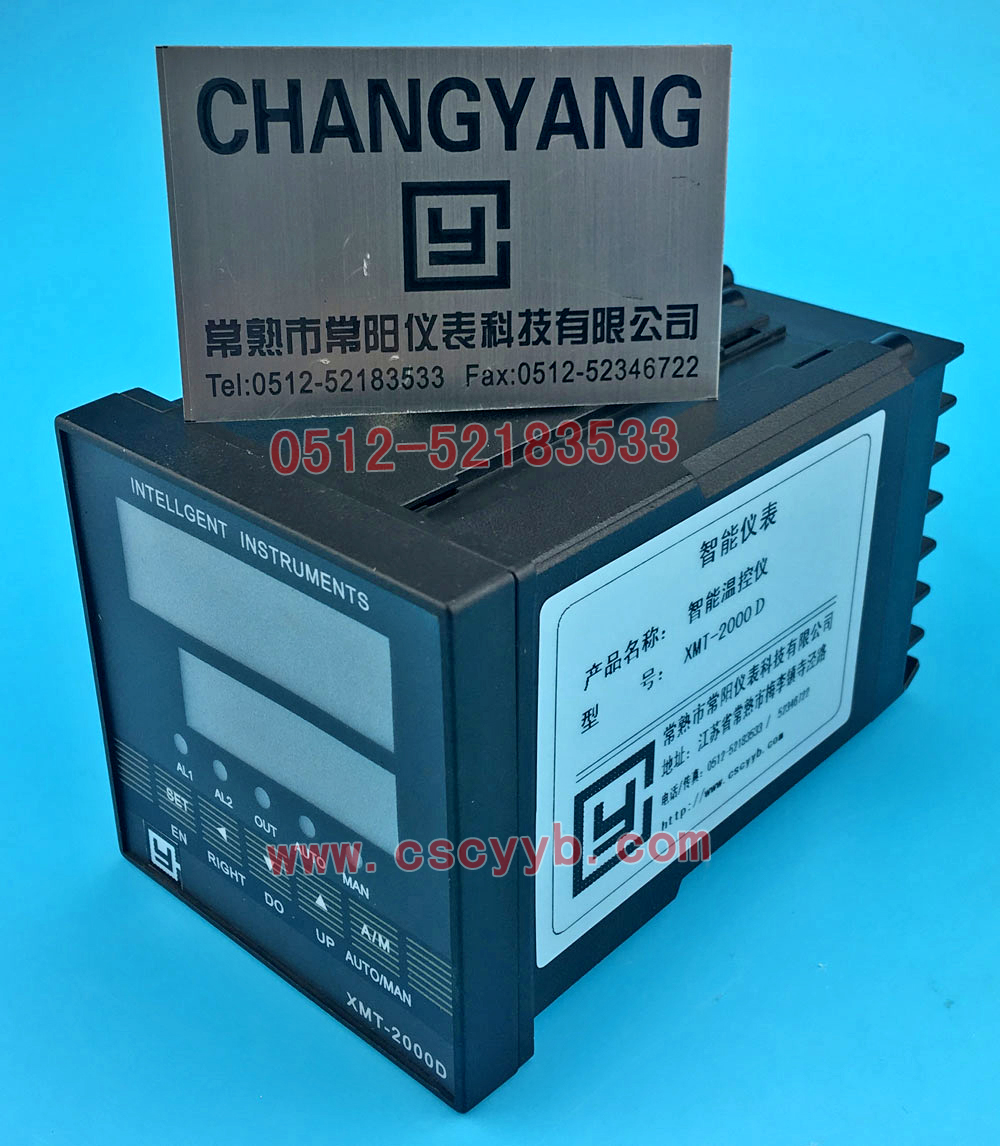

常陽智能溫控儀表,XMT智能儀表，采用了先進的專用微處理器芯片設計技術，產品具有體積小，結構緊奏，功能強大，可靠性高，抗干擾性能（具有多種抗干擾參數選擇）好等優點。產品的芯片電路等元件的選擇全部符合工業級標準要求，并能夠在-40~+85℃的環境下長期可靠工作。 儀表采用了先進的軟硬件冗余設計，采樣速率高達50次/秒，數據保證能可靠保存200年，使產品的功能強大（具有多種輸入、輸入規格，多種報警形式、調節方式設置），使用方便，性能穩定。產品的各項技術指標達到國內先進水平。那么該如何設置智能儀表呢？常陽技術為您解答！
儀表輸入方式（In）參數設置 | 參數代號 | 輸入規格測量范圍 | 測量單位 | 備注（dIP） | | In 00 | 熱電偶 K -100~1300℃ | ℃ | 0、1 | | In 01 | 熱電偶 E -100~900℃ | ℃ | 0、1 | | In 02 | 熱電偶 S 0~1600℃ | ℃ | 0、1 | | In 03 | 熱電偶 B 300~1800℃ | ℃ | 0、1 | | In 04 | 熱電偶 J -100~1000℃ | ℃ | 0、1 | | In 05 | 熱電偶 T -100~400℃ | ℃ | 0、1 | | In 06 | 熱電偶 R 100~1600℃ | ℃ | 0、1 | | In 07 | 熱電偶 N -100~1300℃ | ℃ | 0、1 | | In 10 | 線性 0~20mV | 工程量 | 0、1、2、3 | | In 11 | 線性 0~75mV | 工程量 | 0、1、2、3 | | In 12 | 線性 0~200mV | 工程量 | 0、1、2、3 | | In 13 | 線性 0~5V | 工程量 | 0、1、2、3 | | In 14 | 線性 1~5V | 工程量 | 0、1、2、3 | | In 15 | 線性 0~10mA | 工程量 | 0、1、2、3 | | In 17 | 線性 4~20mA | 工程量 | 0、1、2、3 | | In 20 | 熱電阻 Pt100 -199.9~600.0℃ | ℃ | 0、1 | | In 21 | 熱電阻 Cu100 -50.0~150.0℃ | ℃ | 0、1 | | In 22 | 熱電阻 Cu50 -50.0~150.0℃ | ℃ | 0、1 | | In 23 | 熱電阻 BA2 -199.9~600.0℃ | ℃ | 0、1 | | In 24 | 熱電阻 BA1 -199.9~600.0℃ | ℃ | 0、1 | | In 25 | 熱電阻 G -50.0~150.0℃ | ℃ | 0、1 | | In 26 | 熱電阻 Pt100X -19.9~99.99℃ | ℃ | 2 | | In 27 | 線性（遠傳壓力表）0~400 Ω | 工程量 | 0、1、2、3 | | 注意：In不能選擇08、16、18、28及28以上的輸入方式；In選擇26時必須硬件支持才有效，用戶必須說明后作特殊規格。 |
抗干擾模式（三二一）設置
| 參數代號 | 說明 | | 0 | 輸入信號不進行識別與抗干擾處理 | | 1~10 | 抗干擾方式1 | | 11~18 | 抗干擾方式2 （二階濾波系統） | | 19~30 | 抗干擾方式3 （阻尼器方式0.1~4分鐘） | | 31~40 | 抗干擾方式4 抗干擾能力方式較1更強 | | 41~99 | 抗干擾方式5 滾動采樣+識別1、2階采樣速率變量 | | 141~199 | 抗干擾方式6 （抗干擾方式5+顯示不進行抗干擾處理） |
小數點（dIP）位置的設定：0位顯示無小數點，1為顯示帶一位小數點，2為顯示帶二位小數點，3為顯示帶三位小數點。 顯示位移：該參數的設置單位是±工程量或輸入量程的%，參數設置后對測量值有影響，影響值等于±顯示位移量。一般應用于對測量值的修正，默認方式0. 自定義零點滿度標定允許或使用參數的設置：該參數的設置必須先將In設置成03，然后按SET鍵進入bc菜單，bc=0為標定允許，bc=1為使用。但標定結束后必須將bc設置為1或重新上電！該菜單在輸入規格為熱電偶時應設置成2.24，對冷端補償起作用；線性儀表開方允許時應設置成≤20.0%。 線性儀表量程下限（Ldo）設置：設置值為儀表輸入下限信號時，儀表顯示的儀表測量范圍下限量值。 線性儀表量程上限（Lup）設置：設置值為儀表輸入上限信號時，儀表顯示的儀表測量范圍上限量值。 例如：儀表輸入信號為4~20mA，測量范圍為0~100%，則儀表顯示的量程等于Ldo=0%、Lup=100%（即LuP-LdO=FS為測量范圍） |
