西門子定位器在執行機構上的安裝

    SIPART PS2 系列智能電氣閥門定位器用于氣動直行程或角行程執行機構的控制。智能電氣閥門定位器驅動執行機構使閥門到達與給定值相對應的位置。附加功能輸入可用于鎖定閥位或驅動閥門達到安全的位置。為此，在基型產品中都有一個用于這個目的的二進制輸入接口。

采用微處理器對給定值和位置反饋?zhàn)鞅容^。如果微處理器檢測到偏差，它就用一個五步開關程序來控制壓電閥，壓電閥進而調節進入執行機構氣室的氣流量。

微處理器根據偏差（給定值W與位置反饋信號X）的大小和方向輸出一個電控指令給壓電閥。壓電閥將控制指令轉換為氣動位移增量，當控制偏差很大時（高速區），定位器輸出一個連續信號；當控制偏差不大（低速區），定位器輸出連續脈沖；當控制器偏差在允許誤差范圍內（自適應或可調死區狀態），則沒有控制指令輸出。

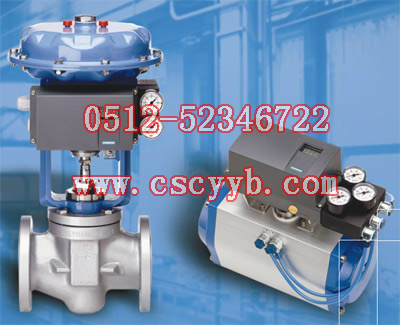

（圖為在直行程機構上的安裝）

SIEMENS定位器采用適當?shù)陌惭b組件固定到直行程或角行程執行機構上，執行機構的直線或轉角位移通過安裝的組件檢測并到耐磨連接導電塑料電位轉換器。 裝在直行程執行機構上的組件檢測的角度誤差被自動地校正。當SIEMENS定位器采用二線制連接時，它完全從4至20mA給定信號中獲取電源。亦可從PROFIBUS總線信號中獲取電源。對于基金會現場總線(FF)同樣適用。

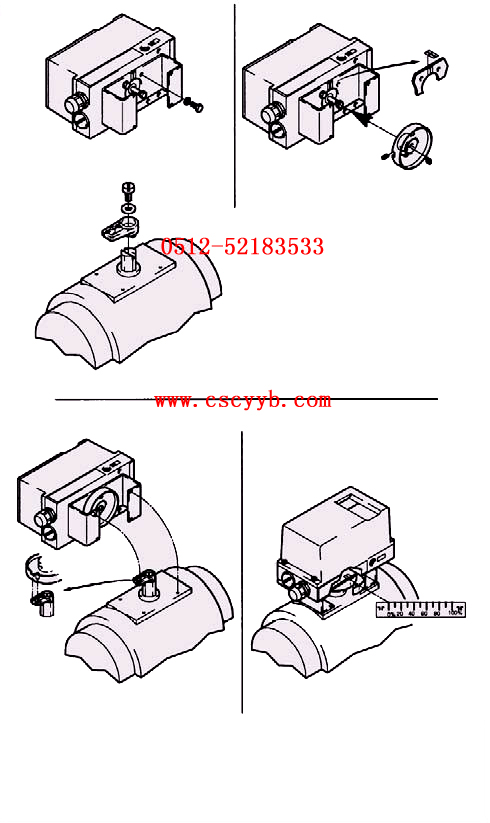

（圖為在角行程執行機構上的安裝）
