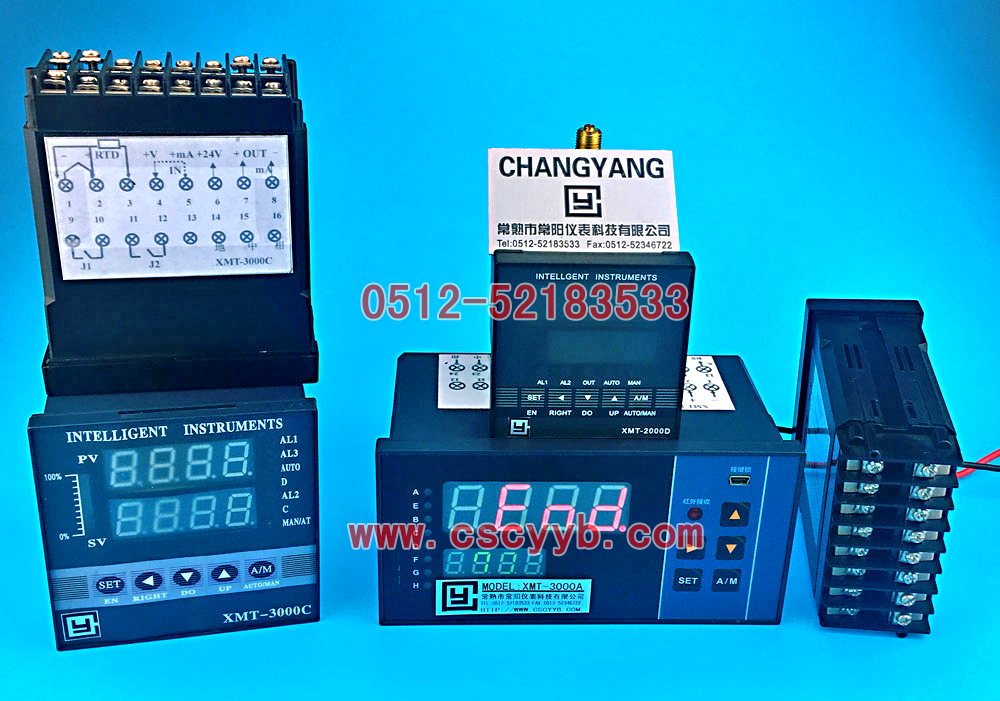

XMT智能儀表的參數設置 PID調節器給定值(SP):改參數為儀表的PID控制點給定值,對斷續PID調節輸出J3或連續PID調節起作用。 PID比例帶寬(P):0.0~100.0% PID再調(積分)時間(I):t≥3秒 PID預調(微分)時間:t≥1秒 斷續PID調節周期:255≥t≥2秒(J3吸放時間) 第一報警參數(SP1)的設置:改參數為儀表的第一報警(或位式控制)給定值,它可以是上限或下限報警參數,與P1c的設置相對應,對輸出J1起作用。 第二報警參數或制冷允許參數(SP2)的設置:該參數為儀表的第二報警給定值,它可以是上限或下限報警參數,與P2c的設置相對應,對輸出J2起作用。 第三、四報警參數(SP3、SP4):該參數為儀表的第三、四報警給定值,它可以是上限或下限報警參數,與P3c、P4c的設置相對應,對輸出J3、J4起作用。

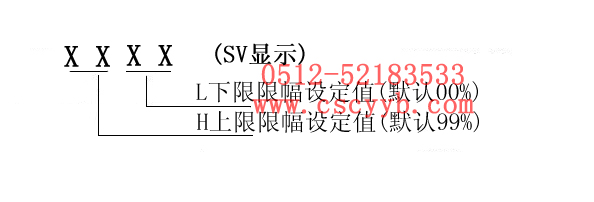

第1~第4報警方式P1c~P4c參數設置表 十位數 | 個位數 | 參數選擇功能說明 | X | 0 | 下限報警(上單回差) | 1 | 上限報警(下單回差) | 2 | 下限報警(雙回差) | 3 | 上限報警(雙回差) | 4 | 下限報警(下單回差) | 5 | 上限報警(上單回差) | 6 | OK報警(雙回差內) | 7 | 絕對值報警 | 8 | 下限報警(上單回差)PID控制或位式控制即時值 | 9 | 上限報警(下單回差)PID控制或位式控制即時值 | 0、1 | X | 現場按SET鍵不可看相應設定值 | 2、4、6、8 | 現場按SET鍵可看但不能設定相應設定值 | 3、5、7、9 | 現場按SET鍵可看可設定相應設定值 | 第一報警回差(P1h)值:該參數為儀表的第一報警給定點的回差值,為J1繼電器吸放差值。 第二報警回差或制冷超前回差(P2h)值:該參數為儀表的第二報警給定點的回差值,為J2繼電器吸放差值。 P3h、P4h參數的意義為儀表的第三、四報警給定點回差值,為J3、J4\繼電器吸放差值。 PID調節器開機手動設定值(Pko):0.0~100.0%,用于具有開機為手動方式時的初始控制量(PId十位數為6、7)。 PID調節器上下限限幅設定值(H-L):H上限限幅設定值(00~99%),L下限限幅設定值(00~99%),對PID或時間比例調節輸出(J3或模擬輸出)起作用,其表示方式如下:  模擬輸出參數(out)設置(調節器方式或變送輸出)見下表: 十位數 | 個位數 | 參數選擇功能說明 | X | 0、2、4、6、8 | 第1路模擬輸出0~10mA、0~5V | 1、3、5、7、9 | 第1路模擬輸出4~20mA、1~5V | 0、1 | PID反向作用 | 2、3 | PID反向作用、調節器的手動變化量緩慢 | 4、5 | PID正向作用 | 6、7 | PID正向作用、調節器的手動變化量緩慢 | 0 | X | 第2路模擬輸出0~10mA、0~5V | 1 | 第2路模擬輸出4~20mA、1~5V | 過程量模擬輸出零點設置:過程量模擬輸出零點時所要求的測量范圍內的量值(默認0工程量)。 過程量模擬輸出滿度設置:過程量模擬輸出滿度時所要求的測量范圍內的量值(默認100工程量)。 第二過程量模擬輸出零點(od2)設置:第二過程量模擬輸出零點時所要求的測量范圍內的量值(默認0工程量)。 第二過程量模擬輸出滿度(ou2)設置:第二過程量模擬輸出滿度時所要求的測量范圍內的量值(默認100工程量)。 |
