YT-3400L直行程安裝

   韓國原裝進口（原YTC產品）智能定位器

     YT-3400L使用在直行程（直線運動形）閥門。使用彈簧反饋型隔膜式執行機構或活塞式執行機構的直通閥，閘閥等執行機構推桿上下直線運動的閥門。

利用支架安裝YT-3400L

1．制作可以正確連接在執行機構支架上的定位器的支架。

制作支架時要考慮的核心事項如下：

    YT-3400L反饋桿在閥門行程達到50%時要水平。

    在執行機構和閥桿連接件上的反饋桿連接棒必須要連接在反饋桿上和閥門行程一致的刻度位置。

     考慮上述2項說明制作支架，可方便安裝YT-3400L。

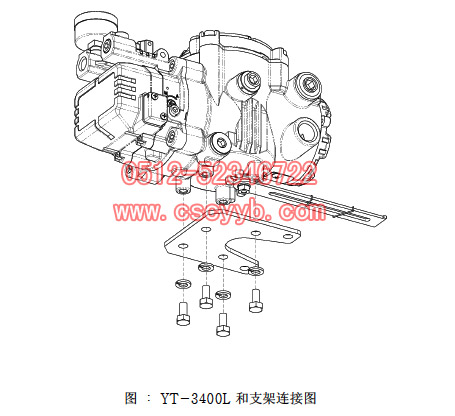

2．利用螺栓組裝支架和YT-3400L。組裝時按如下圖所示，用螺栓把YT-3400L固定到支架上。螺栓的規格是M8 X 1.25P，其它標準螺栓也可選用。

3．支架和YT-3400L組裝固定后，連接到執行機構的支架上，但不要完全擰緊螺母，請保留一定的空隙。

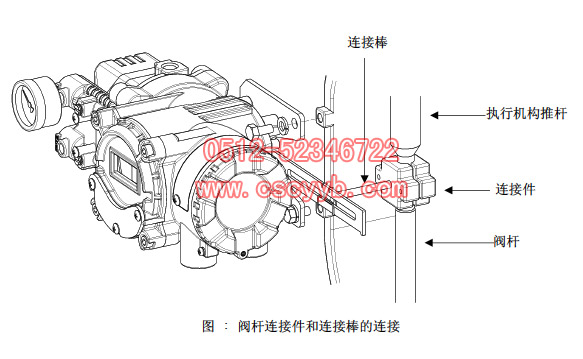

4．在連接閥門軸和執行機構推桿的連接件上安裝連接YT-3400L反饋桿的連接棒。YT-3400L反饋桿上的一字槽的高度是6.5mm，因此連接棒的直徑要小于6.3mm。

5．在執行機構上臨時安裝空氣過濾減壓閥，適當調解空氣過濾減壓閥的壓力，使行程指示器達到閥門行程的50%位置。

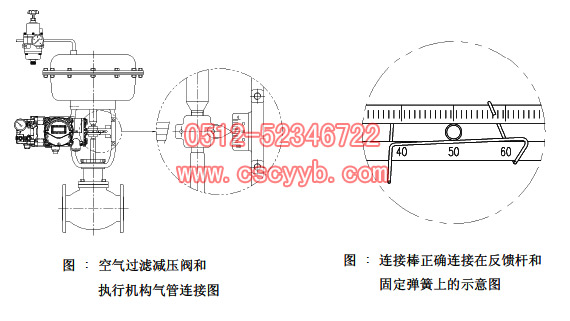

6．把安裝在閥桿連接件上的連接棒插入到反饋桿一字槽內。這時要把連接棒如上右圖正確插入到反饋桿上的固定彈簧上，才能減小滯后度。

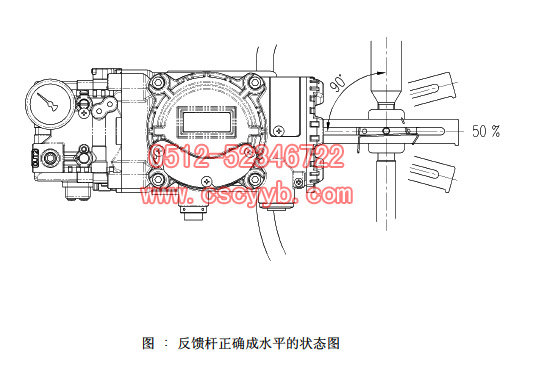

7．請確認當閥門行程在50%時YT-3400L的反饋桿是否成水平。如果不保持水平，請調整支架和反饋桿連接件，使反饋桿成水平。安裝YT-3400L后如果反饋桿不成水平會對產品的線性有影響。

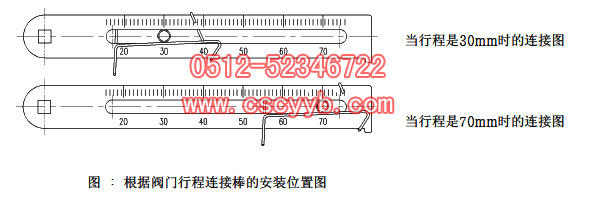

8．確認閥門行程。YT-3400L的反饋桿上刻有對應閥門行程的數字。如下圖把連接在閥桿連接件上的連接棒插入到反饋桿上與閥門行程相同的刻度位置上。為了使其一致，左右調節YT-3400L的支架的位置和連接棒的位置，調準后進行固定。

注意事項

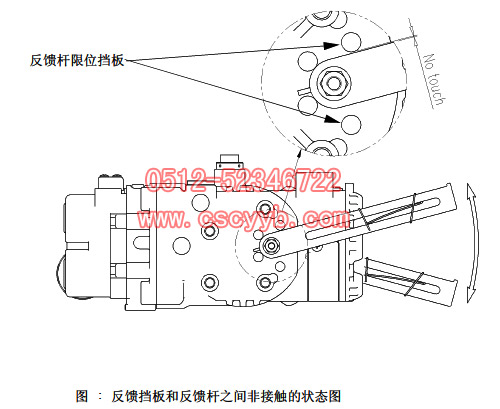

    安裝后利用空氣過濾減壓閥調節閥門。確認閥門行程達到0%和100%時，反饋桿有沒有碰到Y(jié)T-3400L后面的限位擋板。如果碰到，那么把YT-3400L遠離執行機構推桿，使反饋桿碰不到限位擋板。

9．按上述步驟正確安裝YT-3400L后，擰緊支架和反饋桿連接棒上的螺母，使其固定。
