YT-3400角行程智能定位器安裝
韓國原裝進口產品YT-3400型智能定位器,原YTC產品。
YT-3400R使用在角行程(回轉型)閥門。使用在球閥,蝶閥等執行機構軸90度回轉的閥門。

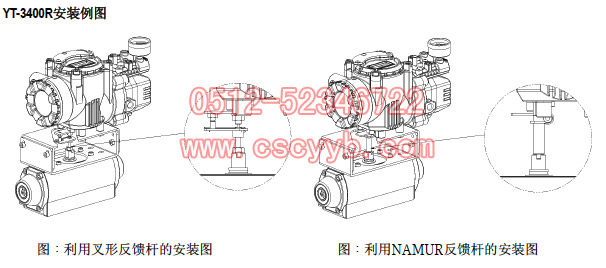

利用支架安裝YT-3400R YT-3400R提供標準支架。這個支架由2個組件構成,可以使用叉形反饋桿和NAMUR反饋桿。按執行機構軸的高度(H)為20mm為基準,組裝好的形式提供支架。如果執行機構軸的高度(H)是30mm或50mm時,須拆卸支架后,按照相應的高度重新組裝支架。 參考下圖,根據執行機構軸的高度(H),確認支架上相應的連接孔,用螺栓固定。 執行機構 軸的高度(H) | 要連接的螺絲孔的標記方式 | A‐L | B‐L | A‐L | B‐R | 20mm | H:20 | H:20,30 | H:20 | H:20,30 | 30mm | H:30 | H:20,30 | H:30 | H:20,30 | 50mm | H:50 | H:50 | H:50 | H:50 | 如:當執行機構軸的高度(H)是30mm時,參考下圖,上方支架A上的左邊A‐L標有H:30和下方支架B上的左邊B‐L標有H:20,30的孔對準并連接,右邊A‐R的H:30和B‐R的H:20,30對準并用螺栓固定。
1.一般執行機構軸的高度(H)分為20,30,50mm三種。確認執行機構軸的高度后,根據上頁說明組裝支架。我公司出廠時按照執行機構軸高度為20mm為準組裝支架。
2.用六角頭螺栓把支架連接到執行機構的支架上。連接在執行機構的支架上的孔徑是6mm,請選用適當?shù)穆萁z。而且為了防止螺絲被振動等因素發生松懈,請使用彈簧墊圈或其它方法安裝。支架的安裝方向根據使用條件不同,但一般建議按下圖方向,即按執行機構配管和YT-3400R配管方向一致的方向安裝。

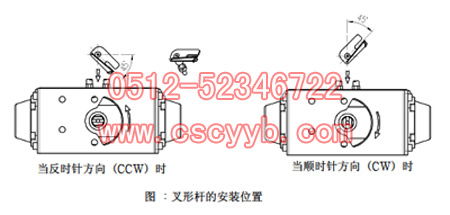

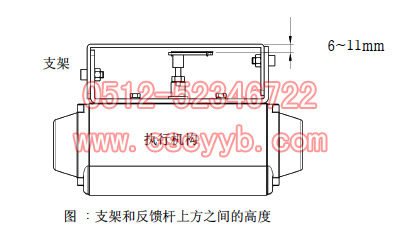

3.把執行機構軸的回轉位置對準起始位置,即開度的0%位置。當執行機構是利用彈簧的單作用氣缸時,如果不輸入氣源壓力,則氣缸軸始終返回到起始點,因此很容易確認。當雙作用氣缸時,請參照氣缸說明書,確認是順時針旋轉還是逆時針旋轉,或輸入空壓時氣缸軸的回轉方向來判斷。 4.確認執行機構軸的回轉方向后,設定為起始點后,如圖安裝叉形桿。請注意順時針和反時針旋轉時起始點的位置。叉形桿的安裝角度得跟水平軸成45度。NAMUR桿時沒有關系。 5.設定好叉形桿后,順時針方向擰緊叉形桿下面的固定螺絲。如下圖使反饋桿上方和支架上方的距離在6~11mm范圍內即可。

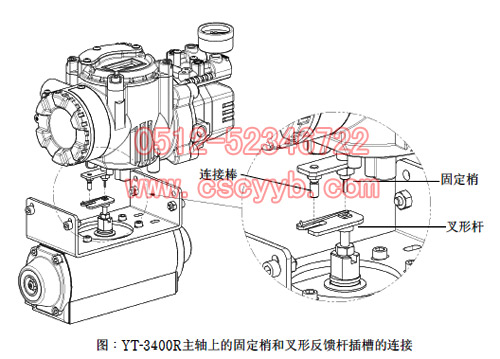

6.把YT-3400R安裝在支架上。YT-3400R放置在支架上方時,YT-3400R的主軸下面的固定梢對準叉形桿上方的中心孔內,同時把主軸反饋桿上的連接棒插入到叉形桿的插槽。這是為了讓YT-3400R的主軸和氣缸軸的中心一致,如果中心沒有對準,那么YT-3400R的主軸上產生負荷力,影響產品的內構成,因此請正確對準中心。
7.用六角螺栓和墊圈固定YT-3400R和支架。固定螺栓時請不要依次完全擰緊螺栓,要把4個螺栓擰到一定程度后,確認YT-3400R的位置是否正確后,在擰緊4個螺栓。 |
