YT-2500R使用在角行程（回轉型）閥門。使用在球閥，蝶閥等執行機構軸90度回轉的閥門。

利用支架安裝YT-2500R

YT-2500R提供標準支架。這個支架由2個組件構成，可以使用叉形反饋桿和NAMUR反饋桿。按執行機構軸的高度(H)為20mm為基準，組裝好的形式提供支架。如果執行機構軸的高度(H)是30mm或50mm時，須拆卸支架后，按照相應的高度重新組裝支架。

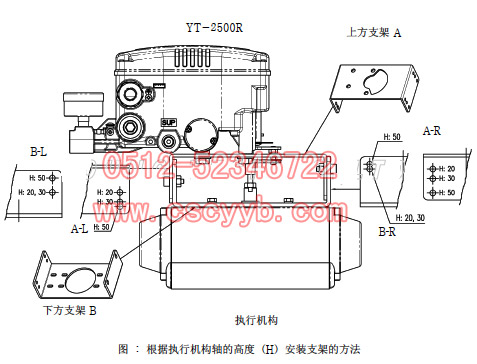

 參考下圖，根據執行機構軸的高度(H),確認支架上相應的連接孔，用螺栓固定。

                                 表：根據執行機構軸的高度(H)連接支架的方法

如：當執行機構軸的高度(H)是30mm時，參考下圖，上方支架A上的左邊A‐L標有H:30和下方支架B上的左邊B‐L標有H:20,30的孔對準并連接，右邊A‐R的H:30和B‐R的H:20,30對準，并用螺栓固定

1．一般執行機構軸的高度(H)分為20，30，50mm三種。確認執行機構軸的高度后，根據上頁說明，組裝支架。我公司出廠時按照?qǐng)?zhí)行機構軸高度為20mm為準組裝支架。

2．用六角頭螺栓把支架連接到執行機構的支架上。連接在執行機構的支架上的孔徑是6mm，請選用適當?shù)穆萁z。而且為了防止螺絲被振動等因素發生松懈，請使用彈簧墊圈或其它方法安裝。支架的安裝方向根據使用條件不同，但一般建議按下圖方向，即按執行機構配管和YT-2500R配管方向一致的方向安裝。

3．把執行機構軸的回轉位置對準起始位置，即開度的0%位置。當執行機構是利用彈簧的單作用氣缸時，如果不輸入氣源壓力，則氣缸軸始終返回到起始點，因此很容易確認。當雙作用氣缸時，請參照氣缸說明書，確認是順時針旋轉還是逆時針旋轉，或輸入空壓時氣缸軸的回轉方向來判斷。

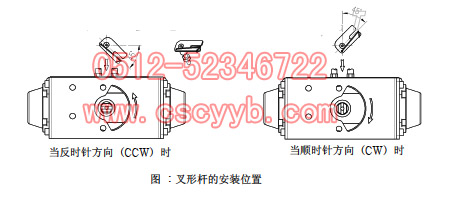

4．確認執行機構軸的回轉方向后，設定為起始點后，如圖安裝叉形桿。請注意順時針和反時針旋轉時起始點的位置。叉形桿的安裝角度得跟水平軸成45度。NAMUR桿時沒有關系。

5．設定好叉形桿后，順時針方向擰緊叉形桿下面的固定螺絲。如下圖使反饋桿上方和支架上方的距離在6~11mm范圍內即可。

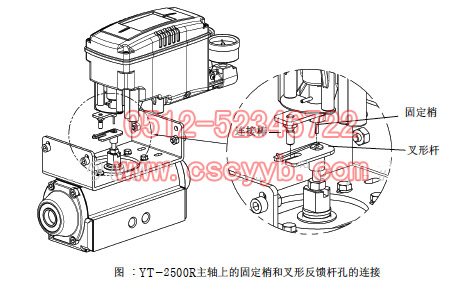

6．把YT-2500R安裝在支架上。YT-2500R放置在支架上方時，YT-2500R的主軸下面的固定梢對準叉形桿上方的中心孔內，同時把主軸反饋桿上的連接棒插入到叉形桿的插槽。這是為了讓YT-2500R的主軸和氣缸軸的中心一致，如果中心沒有對準，那么YT-2500R的主軸上產生負荷力，影響產品的內構成，因此請正確對準中心。

7．用六角螺栓和墊圈固定YT-2500R和支架。固定螺栓時請不要依次完全擰緊螺栓，要把4個螺栓擰到一定程度后，確認YT-2500R的位置是否正確后，在擰緊4個螺栓。
