YT-1200L使用在直行程（直線運動形）閥門。如彈簧復位型隔膜式執行機構或活塞式執行機構的直通閥，閘閥等執行機構推桿上下直線型運動的閥門。

 YT-1200L的部件如下。安裝YT‐1200L前請確認如下部件。

     ① YT-1200L本體。

    ② 反饋桿和固定彈簧。

    ③ 固定螺母(安裝在YT-1000L本體主軸下方)。

    ④ M8X1.25P 六角螺栓(4個)。

    ⑤ M8螺栓墊片(4個)。

利用支架安裝YT-1200L

(1) 制作可以正確連接在執行機構支架上的定位器支架。制作支架時要考慮的核心事項如下：

    ① YT-1200L反饋桿在閥門行程50%的位置要水平。

    ② 在執行機構和閥桿連接件上的反饋桿連接棒，必須要連接在閥門行程和刻在反饋桿上的刻度一致的位置。

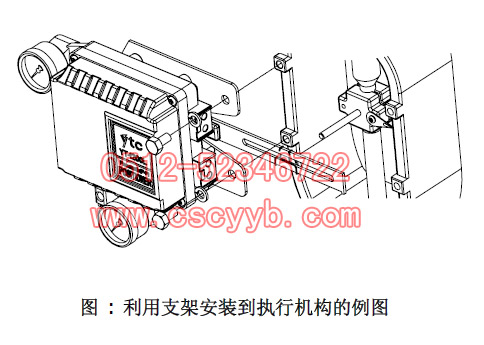

(2) 利用螺栓組裝支架和YT-1200L本體。組裝時按如下圖所示，用規定的螺栓把YT-1200L固定到支架上。指定的螺栓規格是M8 X 1.25P，其它標準螺栓也可選用。

(3) 支架和YT-1200L組裝固定后，連接到執行機構的支架上，但不要完全擰緊螺栓，請保留一定的空隙。

(4) 在閥軸和執行機構推桿的連接件上安裝YT-1200L反饋桿的連接棒。YT-1200L反饋桿上的一字槽的高度是6.5mm，因此連接棒的直徑要小于6.3mm。

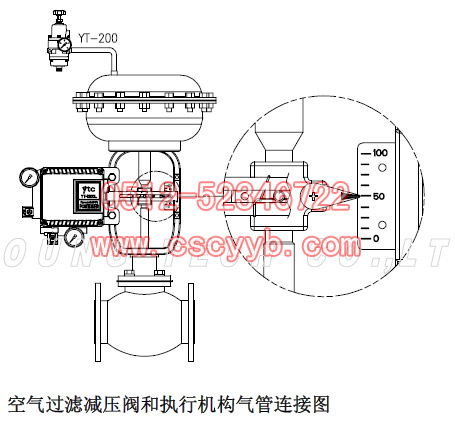

(5) 在執行機構上臨時安裝空氣過濾減壓閥，適當調解空氣過濾減壓閥的壓力，使行程指示器達到閥門行程的50%位置。

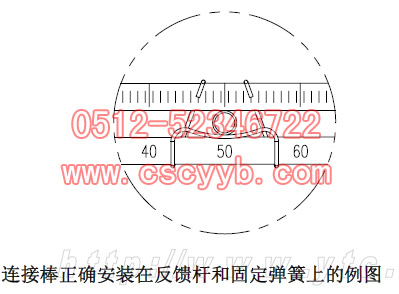

(6) 把安裝在閥桿連接件上的連接棒插入到反饋桿一字槽內。這時要把連接棒如圖正確插入到反饋桿上的固定彈簧上，才能減小滯后度。

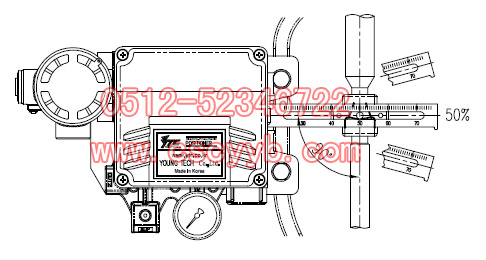

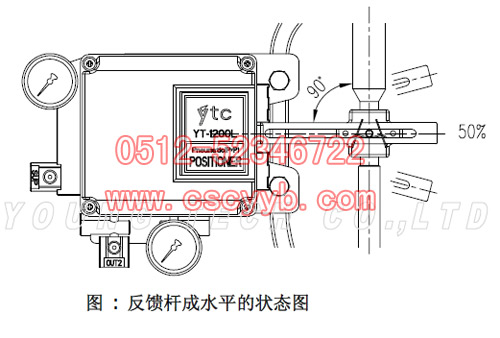

(7) 請確認當閥門行程在50%時，YT-1200L的反饋桿是否成水平。如果不保持水平，請調整支架和反饋桿連接件，使反饋桿成水平。如果安裝YT-1200L后反饋桿不成水平，則對產品的線性會有影響。

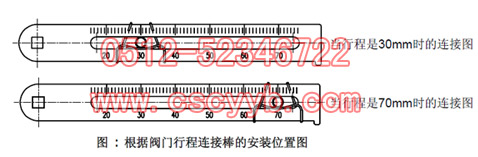

(8) 確認閥門行程。YT-1200L的反饋桿上刻有對應閥門行程的數字。如下圖把連接棒安裝在反饋桿上與閥門行程相同的數字刻度上。為了使其一致，左右調節YT-1200L的支架的位置和連接棒的位置后在固定.

注意事項

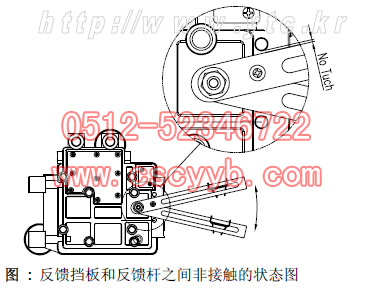

安裝后，利用空氣過濾減壓閥調節閥門。當閥門行程達到0%和100%時，確認反饋桿有沒有碰到Y(jié)T-1200L后面的反饋桿擋板。如果碰到，那么把YT-1200L遠離執行機構推桿，使反饋桿不碰到反饋桿擋板。

(9) 按上述步驟正確安裝YT-1200L后，擰緊支架和反饋桿連接棒上的螺母，使其固定。
