閥門氣動裝置的簡單介紹 閥門氣動裝置安全、可靠、成本低，使用維修方便，是閥門驅動結構中的一大分支。目前氣動裝置在具有防爆要求的場合應用較多。閥門氣動裝置采用氣源的工作壓較低，一般不大于 0.82MPa。又因結構尺寸不宜過大，因而閥門氣動裝置的總推力不可能很大。

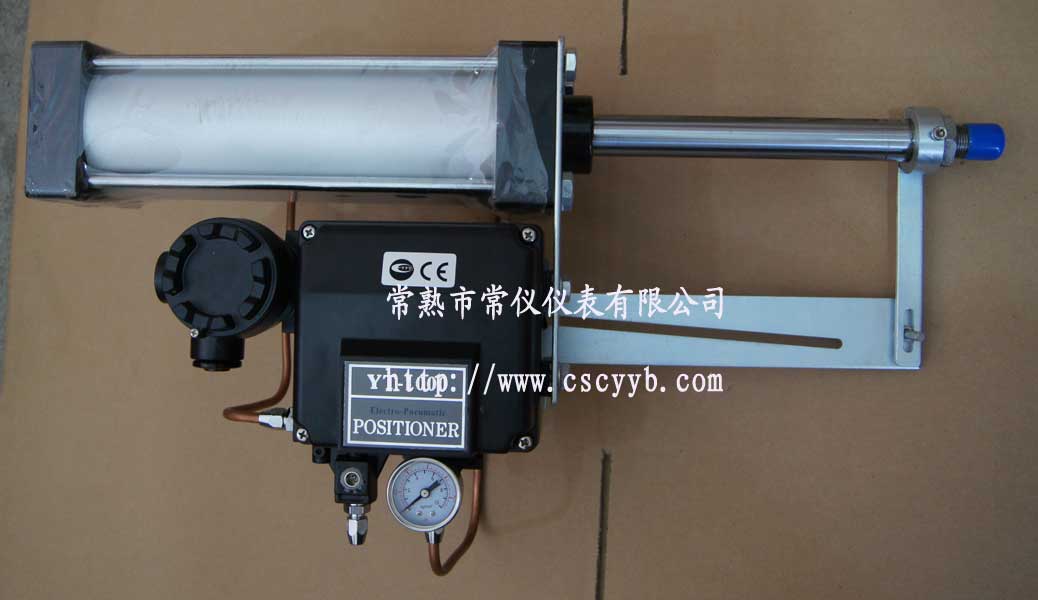

（圖中產品為：QT160型閥門氣動裝置，配有常陽生產的YT-1000閥門定位器以及常陽PRF403Y-3空氣過濾減壓閥） 一、閥門氣動裝置的使用條件 使用條件 氣源工作壓力--------------------------- 0.4~0.7（MPa） 環境溫度和介質溫度--------------------------- 5~60（℃） 活塞工作速度和葉片徑線速度--------------------------- 10~500（mm/s） 電磁控制輸入信號電流--------------------------- 4~20mA 氣源應為清潔、干燥的空氣，不得含有腐蝕性氣體、溶劑或其他液體。
二、閥門氣動裝置的分類 閥門氣動裝置按其結構特點分為三種型式：薄膜式氣動裝置、氣缸或氣動裝置、擺動式氣動裝置。此外還有氣動馬達式氣動裝置。 氣動裝置分類 | 薄膜式 | 1、薄膜氣缸 | | 2、膜片 ①盤形膜片 ②平膜片 | | 3、彈簧 | | 4、活塞桿 | | 氣缸式 | 1、氣缸 ①單氣缸 ②雙氣缸 | | 2、活塞與活塞環 ① O形密封圈 ② J 形密封圈 ③ U 形密封圈 ④ V 形密封圈 | | 3、活塞桿 | | 4、手動操作機構 | | 5、氣路附件 ① 回路系統 ② 信號返回路 ③ 空氣過濾器 ④ 減壓閥油霧器 ⑤ 控制換向閥 | | 擺動式 | 1、缸體 | | 2、定子 | | 3、轉子 | | 4、葉片 | 三、各類氣動裝置的結構特點 氣動裝置結構特點 薄膜式： 行程短，＜40mm，結構緊湊，靈活，無手動機構； 氣缸式： 行程長，必要時需加緩沖機構，出力不夠采用雙氣缸結構，有手動和手氣動切換結構； 擺動式： 結構簡單，成本低，往復運動直接變成旋轉運動； 氣動馬達式： 可以直接代替閥門電動裝置的電動機而成為氣動裝置，因而可具有電動裝置的力矩控制等功能，但結構復雜。 氣動裝置缸體內經與緩沖行程關系 | 缸體內經（mm） | 緩沖行程長度 | | < 55 | 15~20 | | 80~125 | 20~30 | | > 125 | 30~40 | |
