EPT6000電氣轉換器工作原理

    EPT6000系列電氣轉換器是力平衡式儀表，在其內部裝有兩只永久磁鐵（2,6）和兩只串聯線圈（1,5），安裝在力平衡桿（3）上的線圈在永久磁鐵的作用下，接收到標準直流信號后，產生轉矩帶動擋板（7），接近或遠離噴咀（8），引起噴咀背壓增加（或減少）此背壓作用在內部的功率放大器（9）上，控制進氣閥芯（10）的開度，以改變轉換器的輸出氣壓的大小。適當?shù)倪x擇供風壓力，就可以產生與輸入電流信號成比例的不同輸出功率的氣動信號。

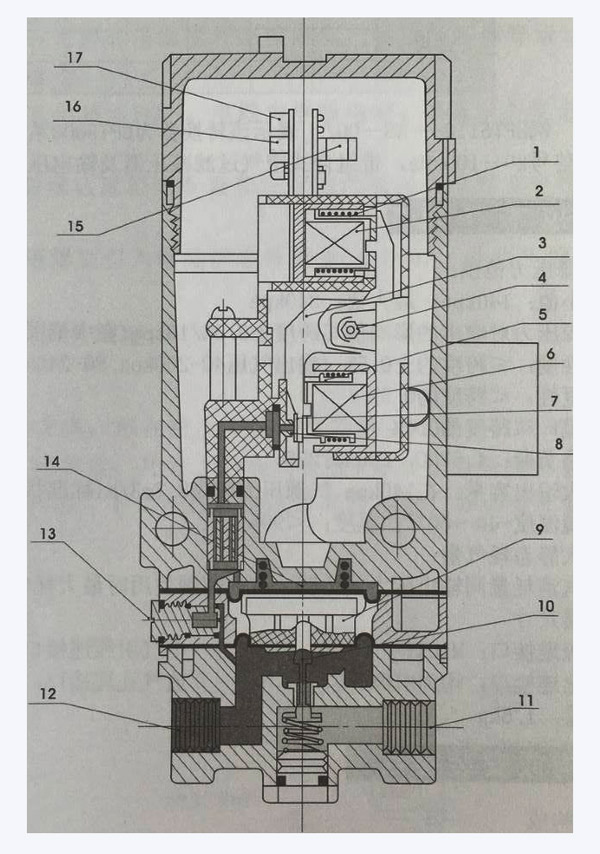

1. 線圈

2. 磁鋼

3. 力平衡桿

4. 鎖緊螺母

5. 線圈

6. 磁鋼

7. 擋板

8. 噴咀

9. 功率放大器

10. 閥芯

11. 氣源入口

12. 氣動輸出口

13. 節流孔機構

14. 背壓腔

15. 接線端子

16. 跨度電位器

17. 凋零電位器
