EPT6000型電氣轉換器的系統構成及其安裝

    EPT6000系列電/氣轉換器（以下簡稱轉換器）是一種新型結構的電/氣轉換單元，它可將不同輸入電流信號轉換成對應輸出啟動信號。該轉換器內部有一個有雙線圈和雙磁鋼組成的力平衡裝置與一個氣動功率放大器，采用高精度線性集成電路，可以得到高精度高速度和高輸出功率的氣動信號到各種氣動執行機構，大大提高系統的控制精度、反應速度和可靠性，小處理工作位置變化對輸出的影響。該轉換器除作為電動儀表與氣動調節閥之間的轉換單元外，還可以與氣動閥門定位器配套使用，實現電/氣閥門定位器的功能。

系統構成安裝接線

系統構成

根據使用要求，本轉換器可以構成普通型或隔爆型和本質安全型防爆系統。舉例如下：

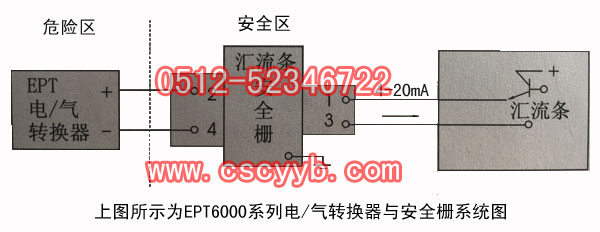

    a ．本質安全系統的構成：

    b ．隔爆型普通型系統的構成：

    c ．防爆場所使用轉換器注意事項：

    電氣轉換器防爆等級為：本安型EXiaIICT6，隔爆型EXdIIBT6，外殼可靠接地。

    弄清周圍易燃介質的成分，并按GB3836.1—2000查出它的防爆級別和溫度組別，以選擇防爆等級比易燃介質防爆級別和溫度組別高或相同等級的產品，否則不安全。

    本安型電氣轉換器電纜分布電容≤0.04μF，電纜分布電感≤1mH。電纜為屏蔽電纜，屏蔽層在安全場所與匯流條相接。

    如采用本安防爆系統，所選用的安全柵必須是法定防爆認證機構審查和許可的產品。并遵照安全柵使用說明書要求進行安裝使用。

    本安型、隔爆型電氣轉換器，必須斷電源后開蓋。隔爆型引入電纜護套外徑Φ6±1mm，擰緊壓緊螺母，使密封圈抱緊電纜。

    安裝使用必須遵守GB50058-92，GB50257-96標準的有關規定。

安裝接線

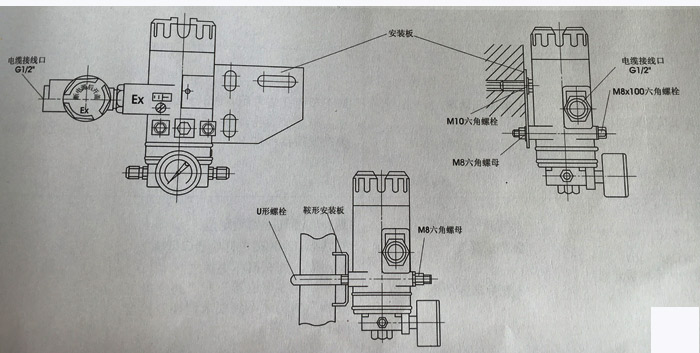

    a ．安裝：EPT6000系列電氣轉換器有兩種安裝方式，可在壁上安裝或在管道上安裝。下圖用M8X100的螺栓直接或通過安裝版在露天現場，管道、儀表盤、托管上的任何位置，可以任意角度安裝。如要求防風、防雨，放氣口必須超底面或側面，在放氣孔內，不允許有水汽或冷凝液積聚。并必須配裝空氣過濾減壓器。

    b ．接線：將引線通過接線口接到接線盒中的接線端子上，并要注意導線的極性和端子上的極性相符合。然后并緊密封配件上金屬軟管。
