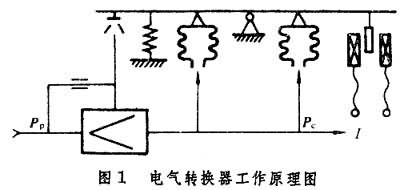

　　將電動儀表的標準直流信號(0～10毫安或4～20毫安)轉換成氣動儀表的標準氣壓信號 (2×104～10a5帕)的轉換器。電氣轉換器的工作原理與氣電轉換器相仿，也是根據力平衡原理工作的(圖1)。來自電動儀表(變送器或調節器)的標準電信號I通過恒定磁場(永久磁場)的力線圈,產生一電磁場，與永久磁場相互作用的合力使杠桿繞支點擺動，改變噴嘴與檔板之間的間隙。于是氣動放大器背壓PP發生變化，輸出放大的氣壓信號，同時輸出壓力PC 反饋至波紋管產生反饋力矩，使杠桿重新達到平衡。因此，輸出壓力的大小與被轉換的電流成比例。

閥門定位器|電氣轉換器專家常熟市常陽儀表科技有限公司

　　電氣轉換器常用于電動單元組合儀表自動調節系統。氣動執行器結構簡單，性能穩定，動作可靠，維護方便，對現場條件要求低，并具有防火、防爆等優點，因而一般電動儀表調節系統都采用氣動執行器。這就需要在電動調節器和氣動執行器之間接入電氣轉換器。在氣動執行器中，有一種電氣閥門定位器。它安裝在氣動調節閥上,除能調節閥門外，還兼具電氣轉換器的作用。圖2表示轉換器在電氣復合調節系統中的作用。還有一種利用步進馬達將電信號轉換成位移，再轉換成氣壓信號的電氣轉換器。它能把電的數字信號直接轉換成氣的模擬信號，使電子計算機能直接控制氣動閥門，構成計算機控制系統。

電氣轉換器工作原理 eletrical/pneumatic convertor

dianqi zhuanhuanqi

（圖中所示為：EPC1000系列電氣轉換器）
