電-氣轉換器把電動調節器輸出的電信號轉換成氣動信號，以控制薄膜調節閥。它們可騍電流對壓力（I/P）的轉換器，也可以是電壓對壓力（E/P）的轉換器。典型的（I/P）轉換器示意地表示于圖27中。

輸入電流作用在磁鐵單元的線圈上，輸入電流和永久磁鐵的磁場聯合作用，產生一個力，施加于杠桿上，杠桿是通過固定夾板連接到磁鐵單元上。在杠桿的一端上有支點，受力后偏移。工作中，輸入電流的增加促使電磁線圈順時針方向偏轉，向上固定夾板，并移動杠桿更*近于噴嘴，使噴嘴的壓力增高，傳送至氣動放大器。所以，從氣動放大器至輸出管線和平衡波紋的輸出壓力增高。在平衡波紋管上，增大的輸出壓力變成一個平衡力施加于杠桿上，以抵消作用在磁鐵單元上的不平衡力，于是杠桿重新得到平衡。零位調整是通過調整零位彈簧作用在杠桿上調零力而獲得的.

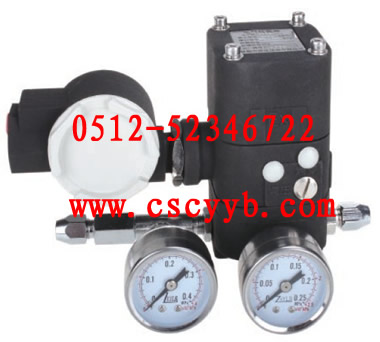

EPC1000系列電-氣轉換器產品特點：
1、 本轉換器是直動式(無反饋)儀表，可以得到高功率的氣動輸出信號。
2、 外形美觀，結構巧妙，體積小，重量輕。
3、 靈敏度高，穩定性好，中等精度(特別適用于輸出回路)。
4、 現場可直接改變作用方式。
5、 外部帶有跨度、零位調節裝置，調校維護方便。
6、 轉換器的內部線路中附有熱敏電阻，可以自動進行溫度補償。
7、 供氣范圍寬、適應各種不同場合使用。
8、 本轉換器能直接用于不同輸入電信號，如4-20mADC或0-10mADC。其輸出氣壓亦能分程如20-60kPa或60-100kPa。要達到上述目的的僅需調節“零位"及“跨度"調節裝置,即可。
9、 耗氣量小。
10、能任意角度安裝(注：工作安裝角度位置應與調校角度位置相合)。
11、防爆性能：本安型防爆等級iaⅡCT5 隔爆型防爆等級dⅡBT6。
7、零部件采用精密壓鑄成型，外形及內部結構制作工藝精致，整體結構緊湊。
8、采用不銹鋼緊固件和先進的噴塑工藝，具備了良好的防腐性能。
