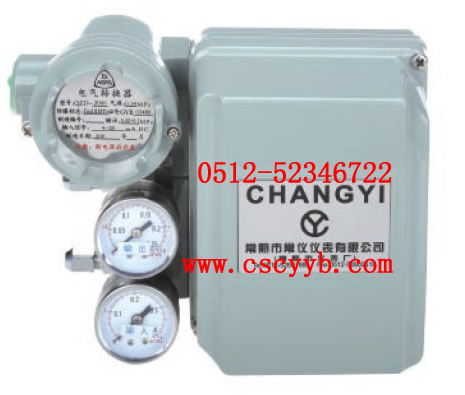

QZD2000電氣轉換器技術選型資料及產品特點
導讀：常陽生產的“常儀牌QZD2000系列電氣轉換器它將4～20mA或0～10mA的電流信號轉換成對應的20～100KPa（3～15PSI），40～200KPa（6～30PSI）的氣壓信號，來控制氣動調節閥或其它氣動儀表。 QZD-2000系列電氣轉換器是在原QZD-1000型的基礎上研制開發的新一代電氣轉換器,本系列產品采用線圈型防爆結構。除具有1000系列產品優點之外，還具有設計新穎、結構巧妙、造型美觀、體積小、穩定性好、可靠性高、安裝調試方便等優點，是自控設計中優先選用的產品。訂貨時請注明產品名稱、型號。常儀公司產品出廠均按正作用轉換器裝配，因此，如在下列情況中使用，訂貨時必須說明，以便按用戶需要裝配出廠。●防爆類型。●需反作用定位器�！裥璺殖炭刂��！衿渌厥庖�。
QZD2000電氣轉換器技術參數
1. 輸入信號：4～20mA(標準) 0～10mA(變型產品)
2. 輸出壓力：0.02～0.1MPa(0.2～1kg/cm2)
3. 氣源壓力：0.14MPa(1.4kg/cm2)
4. 輸入阻抗：300Ω±10Ω[ 4～20mA時]； 1000Ω±30Ω [0～10mA時]
5. 環境溫度：-35～+80℃
6. 相對濕度：5～95%
7. 防爆型式：ExdⅡBT6 隔爆型； ExiaⅡCT6 本質安全型； ExeⅡT6 增安型
8. 氣源接口：螺紋M10×1 配管Φ6×1
9. 信號接口：M22×1.5(G 1/2)
10. 基本誤差：≤±1%(輸出壓力范圍的百分?jǐn)?shù)表示)
11. 回 差：≤1%(輸出壓力范圍的百分?jǐn)?shù)表示)
12. 死 區：小于基本誤差限絕對值的1/5
13. 耗 氣 量：小于450L/h(氣源0.14MPa，輸出為0.06MPa時)
14. 傳送時間：≤4秒(管徑Φ4，長為60m時)
15. 絕緣電阻：不小于20MΩ
16. 外殼材料：壓鑄鋁合金、表面噴塑處理
17. 外形尺寸：203×160×105(長×寬×高)
QZD2000電氣轉換器產品特點:
1、兼容互換性好，適用范圍廣�？梢赃x擇標準特性以外的輸出特性。
2、可實現正作用轉換器和反作用轉換器。
3、結構牢固，調校簡單，安裝方便。
4、防爆功能采用新型線圈隔爆，具有室外防水型(增安型)、耐壓防爆型(隔爆型)、 本質安全型(本安型).。
5、可實現分程控制。
6、帶有輸出、氣源壓力表。
7、零部件采用精密壓鑄成型，外形及內部結構制作工藝精致，整體結構緊湊。
8、采用不銹鋼緊固件和先進的噴塑工藝，具備了良好的防腐性能。 |
