轉換器

   在氣動控制系統中，也與其它自動控制裝置一樣，有發信、控制和執行部分，其控制部分工作介質為氣體，而信號傳感部分和執行部分不一定全用氣體，可能用電或液體傳輸，這就要通過轉換器來轉換。常用的轉換器有：氣-電、電-氣、氣-液等。

   1、氣電轉換器及電氣轉換器

   氣電轉換器是將壓縮空氣的氣信號轉變成電信號的裝置，即用氣信號(氣體壓力)接通或斷開電路的裝置，也稱之為壓力繼電器。

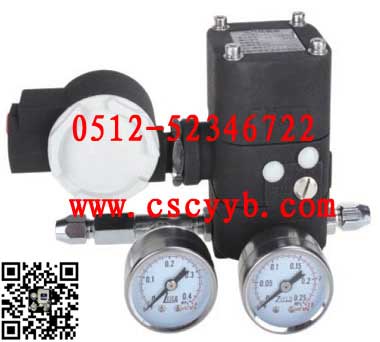

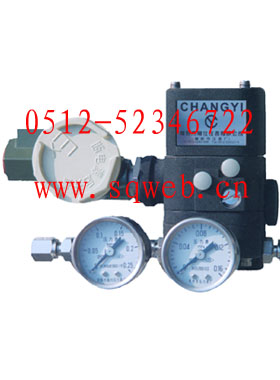

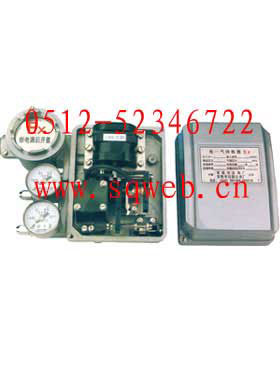

（圖中所示：EPC電氣轉換器）

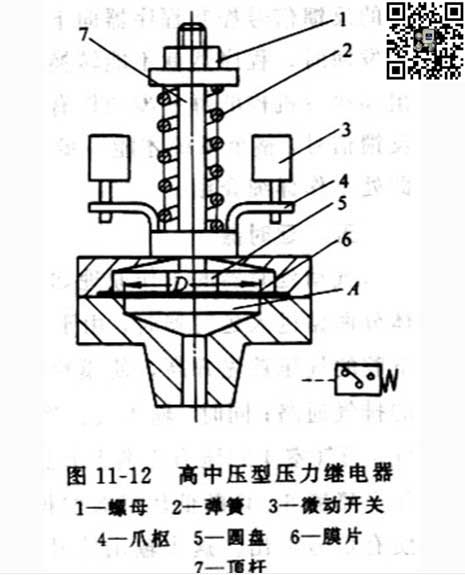

   壓力繼電器按信號壓力的大小可分為低壓型(O～O.1 MPa)、中壓型(O～O.6 MPa)和高壓型(>1.OMPa)三種。圖11-12為高中壓型壓力繼電器的原理圖，氣壓p進入A室后，膜片6受壓產生推力 ，該力推動圓盤5和頂桿7克服彈簧2的彈簧力向上移動，同時帶動爪樞4，使兩個微動開關3發出電信號。旋轉定壓螺母1，可以調節控制壓力范圍。調壓范圍分別是O.025～O.5MPa、O.065～1.2MPa和O.6～3.OMPa三種。這種壓力繼電器結構簡單，調壓方便。

   在安裝氣電轉換器時應避免安裝在振動較大的地方，且不應傾斜和倒置，以免使控制失靈，產生誤動作，造成事故。

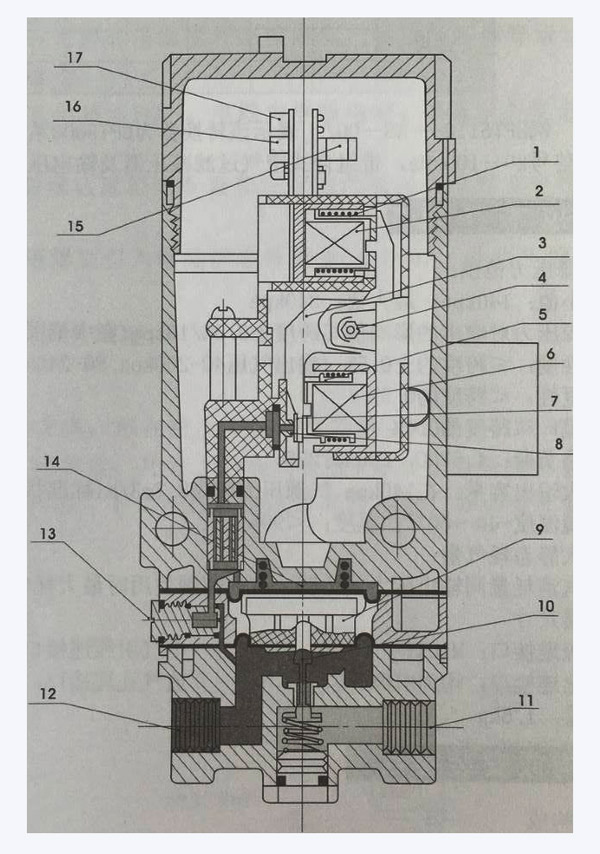

   電氣轉換器的作用正好與氣電轉換器的作用相反，它是將電信號轉換成氣信號的裝置。實際上各種電磁換向閥都可作為電氣轉換器。
